Sistem Dinding Bilik Bersih yang Dapat Dipasangkan untuk Konfigurasi semula Bay Proses Semikonduktor

Blog Teknikal Pembaruan Semikonduktor

Sistem Dinding Bilik Bersih yang Dapat Dipasangkan untuk Konfigurasi semula Bay Proses Semikonduktor

Proses semikonduktor tidak kekal beku selamanya. Perubahan alat, pengembangan metrologi dan projek peningkatan hasil semuanya boleh memerlukan zon bersih baru. Sistem dinding bilik bersih yang boleh dibuang membantu pasukan mengkonfigurasi semula ruang tanpa merawat setiap pembaharuan sebagai pembinaan semula sampul penuh.

sistem dinding bilik bersih panel bilik bersih pintu bilik bersih bilik bersih modular

Dinding yang boleh dibuang bukanlah sekadar partition sementara. Dalam bilik bersih semikonduktor, ia mesti bertindak seperti sebahagian daripada sempadan tekanan sambil masih membolehkan pengeluaran masa depan, penggantian panel atau pelarasan susun atur. Keseimbangan itu adalah mengapa sistem dinding terperinci lebih penting daripada ketebalan panel sahaja.

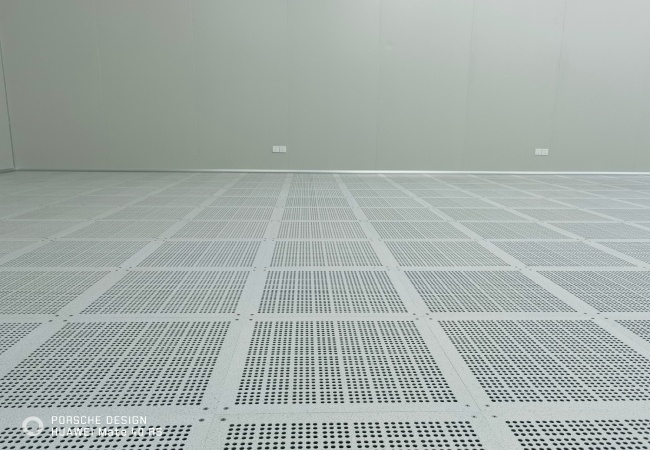

Dinding teluk proses bilik bersih semikonduktor sebenar dan kawasan lantai yang ditingkatkan untuk perancangan konfigurasi semula
Gambar projek sebenar. Konfigurasi semula teluk proses bermula dengan memeriksa garis dinding sedia ada, zon lantai yang ditingkatkan dan sempadan tekanan.

Logik Pembaruan

Konfigurasi semula bermula dengan Peta Tekanan yang sedia ada

Sebelum memilih sistem dinding modular bilik bersih, pasukan kejuruteraan harus mendokumentasikan kaskad tekanan yang sedia ada, laluan udara kembali, aliran udara bekalan, tingkah laku pintu dan laluan utiliti proses. Memindahkan dinding boleh berubah lebih daripada pelan lantai. Ia boleh mengalihkan laluan kebocoran, mengurangkan kapasiti udara kembali, menyekat akses penyelenggaraan atau memindahkan pintu ke dalam hubungan tekanan yang tidak menguntungkan.

Dinding yang boleh dibuang berguna kerana mereka membolehkan teluk proses dibahagikan, diperluaskan atau disesuaikan dengan kerja sivil yang lebih sedikit. Reka bentuk masih memerlukan peraturan tetap: di mana panel boleh dikeluarkan, bagaimana sendi disegel semula, bagaimana sudut dilindungi, dan bagaimana utiliti dikendalikan apabila garis dinding berubah.

ISO 14644-4 terpakai kepada pemasangan bilik bersih baru, diubah suai dan diubahsuai. Itu menjadikannya relevan secara langsung apabila fab semikonduktor mengubah susun atur dinding bilik bersih yang sedia ada.

Maklumat Sistem Dinding

Dinding yang boleh dikeluarkan masih memerlukan antara muka bilik bersih

Sendi dalam panel dinding bilik bersih modular harus kekal boleh dibersihkan, dibalas dan diperiksa selepas pemindahan. Gasket, sealant, splines, coving, bingkai pintu, bingkai tetingkap dan penembusan perkhidmatan mesti dipilih sebagai sistem. Jika satu komponen mudah dikeluarkan tetapi yang lain memerlukan pemotongan yang memusnahkan, sistem dinding tidak benar-benar boleh dibuang dalam amalan.

Pemeriksaan kejuruteraan untuk dinding bilik bersih modular semasa pembaharuan semikonduktor.
Titik reka bentuk Mengapa ia penting Rekod yang disyorkan
Panel bersama Mengawal kebocoran, pembersihan dan pengeluaran masa depan. Butiran bersama, jenis meterai dan gambar pemeriksaan.
Antara muka pintu Memengaruhi aliran kakitangan dan pemulihan tekanan. Pintu ayunan, pemeriksaan gasket dan logik interlock di mana digunakan.
Perkhidmatan penembusan Boleh menjadi perangkap zarah atau titik bocor. Jadual penembusan dan prosedur penyegelan semula.
Penyimpanan panel Panel yang boleh digunakan semula boleh rosak semasa pementasan. Kaedah perlindungan dan senarai pengenalan panel.

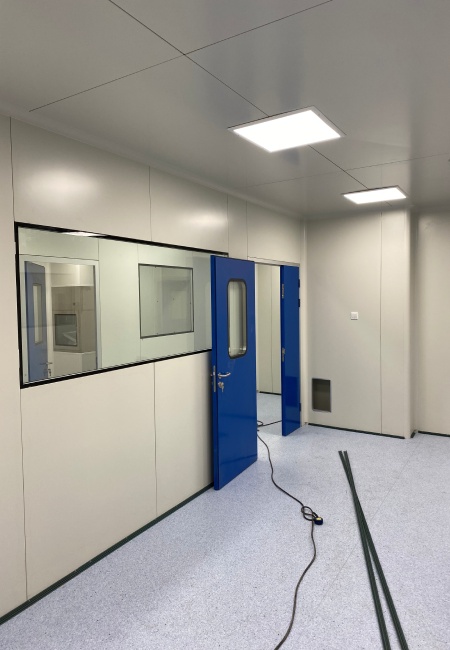

Dinding dan pintu bilik bersih sebenar digunakan untuk perancangan partition bilik bersih yang boleh dibuang
Gambar projek sebenar. Bingkai pintu, modul tetingkap dan sendi panel harus dirawat sebagai satu sistem dinding bilik bersih.

Kerja Gangguan Rendah

Rancangkan Urutan Pembinaan Sekeliling Risiko Pengeluaran

Bagi pabrik yang tidak boleh menutup kawasan besar, urutan konfigurasi semula sama pentingnya dengan lukisan akhir. Halang sementara, laluan bahan yang dilindungi, tetingkap kerja luar shift, titik tahanan tekanan negatif atau positif dan peringkat pembersihan harus ditulis ke dalam kenyataan kaedah sebelum panel dipindahkan.

Dinding bilik bersih modular Wonclean boleh menyokong pemasangan bertahap kerana panel, pintu dan tingkap boleh dianjurkan menjadi modul yang boleh diulang. Langkah penting adalah untuk melabel setiap panel, melindungi permukaan bersih semasa pementasan dan mengesahkan bahawa panel yang dipasang semula tidak dirawat sebagai kerja baru tanpa pemeriksaan.

ISO 14644-3 relevan selepas konfigurasi semula kerana bilik bersih yang diubah suai masih memerlukan ujian prestasi untuk tekanan, aliran udara dan atribut yang berkaitan dengan kebersihan yang ditakrifkan oleh projek.

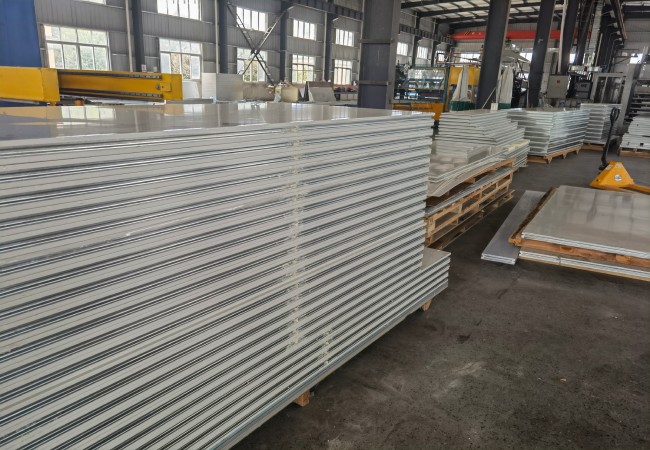

Panel dinding bilik bersih sebenar yang diadakan di kilang untuk pembaharuan sistem dinding bilik bersih modular
Gambar projek sebenar. Pemasangan dan pengenalan panel mengurangkan kesilapan pemasangan semasa pembaharuan bilik bersih bertahap.

Lihat Kelayakan

Jangan menganggap dinding yang bergerak sebagai perubahan kosmetik

Apabila dinding bilik bersih modular dipindahkan, pelan kelayakan harus disemak semula. Perbezaan tekanan, keseimbangan aliran udara, klasifikasi zarah, jangkaan pemulihan dan tindak balas penggera semua boleh berubah. Bilik bersih mungkin masih kelihatan sama, tetapi sempadan bilik telah berubah.

ISO 14644-1 kekal rujukan untuk klasifikasi kebersihan zarah udara. Selepas konfigurasi semula, pasukan projek harus menentukan sama ada klasifikasi penuh, ujian semula sebahagian atau pengesahan yang disasarkan diperlukan oleh penilaian kesan perubahan.

Periksa Fakta Teknikal

Apa yang artikel ini lakukan dan tidak menuntut

  • Dinding bilik bersih yang boleh dibuang boleh mengurangkan gangguan pembaharuan, tetapi mereka tidak mengeluarkan keperluan untuk kawalan perubahan, pembersihan dan keputusan kelayakan semula.
  • Panel dinding bilik bersih modular harus dinilai sebagai sistem dengan pintu, tingkap, coving, persimpangan siling dan penembusan perkhidmatan.
  • Dinding yang dipindahkan boleh mengubah keseimbangan tekanan dan aliran udara walaupun panel yang sama digunakan semula.
  • Artikel ini bukan pengganti untuk kajian kod khusus projek, pelan kelayakan ISO atau proses kelulusan kualiti pemilik.

Piawaian Teknikal Rujukan

Sumber untuk mengkaji semasa kejuruteraan

  • ISO 14644-4digunakan di mana reka bentuk, pembinaan dan permulaan bilik bersih yang diubah suai dan diubahsuai dibincangkan.
  • ISO 14644-3digunakan di mana kaedah ujian bilik bersih selepas pengubahsuaian dibincangkan.
  • ISO 14644-1 : dirujuk di mana klasifikasi zarah udara selepas konfigurasi semula dibincangkan.
  • ISO 14644-2berguna untuk memantau dan menunjukkan prestasi bilik bersih berterusan selepas perubahan.

FAQ

Soalan Biasa

Apakah sistem dinding bilik bersih yang boleh dibuang?

Ia adalah sistem dinding modular yang direka untuk menyediakan permukaan dan sendi bertaraf bilik bersih sambil membolehkan pengeluaran, penggantian atau konfigurasi semula masa depan dengan kaedah kerja yang dikawal.

Bilakah fab semikonduktor harus menggunakan dinding bilik bersih modular?

Mereka berguna apabila teluk proses mungkin berubah, alat boleh digantikan, atau pembaharuan mesti dilakukan secara bertahap dengan gangguan yang lebih rendah ke kawasan pengeluaran bersebelahan.

Adakah dinding yang dipindahkan memerlukan ujian semula?

Biasanya penilaian kesan perubahan diperlukan. Tekanan, aliran udara dan ujian zarah mungkin diperlukan bergantung kepada saiz dan risiko pengubahsuaian.

Maklumat apa yang membuat dinding bilik bersih modular lebih mudah digunakan semula?

Pelabelan panel, pementasan yang dilindungi, sendi yang boleh diakses, gasket yang boleh diganti, penembusan yang didokumentasikan dan antara muka pintu atau tetingkap yang tidak memusnahkan semuanya meningkatkan penggunaan semula.
