Kawalan Penyimpangan Panel Bilik Bersih untuk Fabs Semikonduktor: Aluminium Honeycomb, Rockwool dan Bingkai Berkuatkuasa

Blog Teknikal Kejuruteraan Panel Semikonduktor

Kawalan Penyimpangan Panel Bilik Bersih untuk Fabs Semikonduktor: Aluminium Honeycomb, Rockwool dan Bingkai Berkuatkuasa

Dalam pabrik semikonduktor, penyimpangan panel bukan sahaja butiran struktur. Dinding bilik bersih jangka panjang, siling yang boleh berjalan kaki, bukaan pintu dan aliran udara peralatan semua boleh mengubah pergerakan kecil menjadi tekanan meterai, perangkap zarah dan risiko kelayakan.

sistem dinding bilik bersih panel sandwich bilik bersih sistem siling bilik bersih modular

Kawalan penyimpangan panel bilik bersih bermula dengan soalan mudah: pergerakan apa yang boleh ditahan bilik tanpa kehilangan integriti permukaan, kestabilan tekanan atau kebersihan? Jawapannya bergantung kepada teras panel, kulit muka, rentang, jarak sokongan, beban siling, bukaan pintu dan tetingkap, getaran peralatan dan cara dinding menyambung ke lantai dan siling.

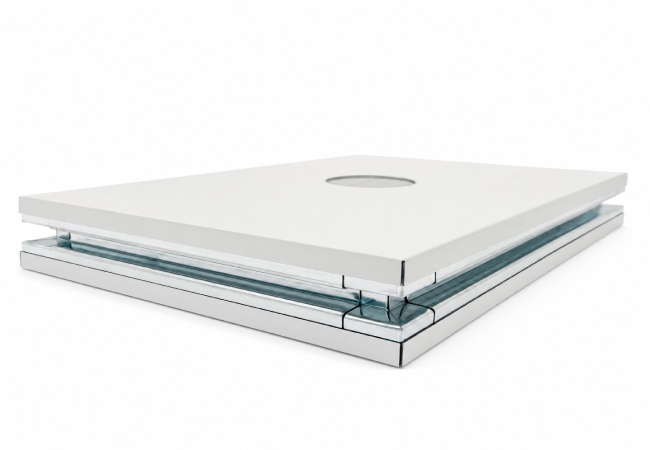

Panel bilik bersih sarung madu aluminium sebenar yang menunjukkan struktur teras yang kaku untuk dinding dan siling fab semikonduktor
Gambar produk sebenar. Panel bilik bersih sarang madu aluminium sering dipilih di mana nisbah kekakuan kepada berat badan dan kestabilan dimensi adalah penting.

Risiko penyimpangan

Mengapa Pergerakan Panel Penting dalam Bilik Bersih Semikonduktor

Dalam bilik biasa, pergerakan panel ringan hanya boleh menjadi masalah penampilan. Dalam bilik bersih semikonduktor, penyimpangan boleh menjejaskan pengedap bersama, penyelarasan bingkai pintu, kebocoran udara kembali, pemampatan gasket siling dan kebersihan jangka panjang simpang dinding ke siling. Panel yang membungkuk di bawah beban juga boleh mewujudkan tepi di mana zarah menetap.

Pasukan reka bentuk harus mengkaji panel, bahan teras, ketebalan lembaran muka, penguatkuasaan, kaedah sokongan dan bukaan perkhidmatan bersama-sama. Dinding panjang, partition tinggi, zon siling yang boleh berjalan kaki dan panel akses berat memerlukan lebih banyak perhatian daripada bilik tertutup kecil.

ISO 14644-4:2022 bingkai penciptaan bilik bersih dari keperluan melalui reka bentuk, pembinaan dan permulaan. Untuk penyimpangan panel, itu bermakna keperluan struktur dan seni bina harus ditakrifkan sebelum panel dibuat.

Pilihan Bahan

Panel Honeycomb Aluminium vs. Panel Sandwich Rockwool

Panel sarang madu aluminium boleh menyediakan kekakuan yang tinggi dengan berat badan yang lebih rendah, menjadikannya berguna untuk modul siling yang besar, partition yang tinggi atau kawasan bilik bersih di mana rata adalah penting. Panel sandwich wol batu sering dipertimbangkan apabila tingkah laku kebakaran, prestasi akustik, penebat haba dan keseimbangan kos adalah penting. Tiada bahan yang lebih baik secara automatik di setiap lokasi; masing-masing mesti disesuaikan dengan rentang, sokongan dan risiko bilik bersih.

Logik kawalan penyimpangan panel untuk dinding dan siling bilik bersih semikonduktor.
Strategi panel Kes penggunaan yang paling sesuai Pemeriksaan kejuruteraan
Panel sarang madu aluminium Panjang panjang, panel siling ringan dan dinding sensitif rata. Sokongan jarak, penutupan tepi, ketebalan lembaran muka dan penguatan pembukaan.
Panel sandwich Rockwool Partisi api atau akustik di mana penebat juga diperlukan. Ketumpatan teras, pemampatan bersama, panjang panel dan sokongan bingkai.
Bingkai yang diperkukuhkan Buka pintu, tingkap, laluan dan penembusan perkhidmatan. Laluan pemindahan beban, jangkar, rintangan kakisan dan akses yang boleh dikeluarkan.

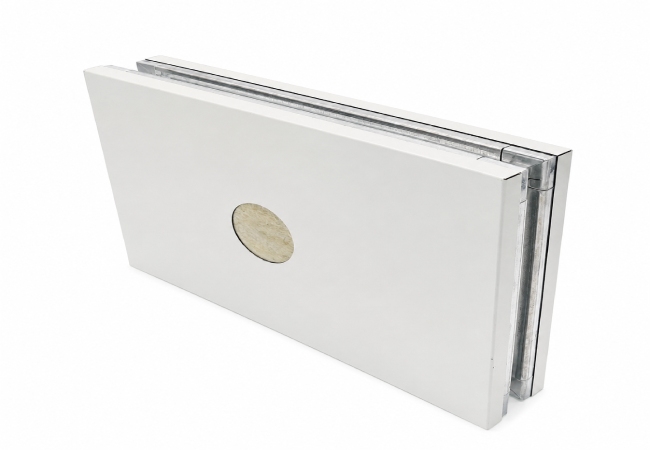

Sampel panel sandwich rockwool sebenar untuk perbandingan penyimpangan dinding dan siling bilik bersih
Gambar produk sebenar. Panel sandwich Rockwool harus dinilai mengikut ketumpatan teras, panjang panel, reka bentuk bersama dan sokongan bingkai, bukan sahaja mengikut ketebalan.

Buka dan bingkai

Pintu, Tetingkap dan Buka Utiliti Memerlukan Jalur Beban yang Dikuatkan

Dinding bilik bersih biasanya paling kuat apabila tidak terganggu. Sebaik sahaja pintu, tetingkap penglihatan, port pemindahan, pembukaan saluran atau penembusan kabel ditambahkan, laluan beban berubah. Panel mungkin memerlukan bingkai aluminium, penguatan keluli, kulit yang lebih tebal atau bingkai sokongan berasingan untuk mengelakkan lenturan tempatan dan retakan sendi.

Bagi pabrik semikonduktor, ini penting kerana pintu dan laluan sering duduk berhampiran dengan alat, koridor perkhidmatan dan sempadan tekanan. Jika bingkai berputar atau menetap, gasket mungkin kehilangan pemampatan. Jika modul tetingkap tidak disokong, tekanan pembersihan dan operasi pintu berulang boleh perlahan-lahan mendedahkan sendi yang lemah.

Oleh itu, lukisan kedai yang baik harus menunjukkan bukan sahaja modul panel, tetapi juga penguatan di sekitar setiap pembukaan, titik penjamaran, jenis pengedap, penutup yang boleh dikeluarkan dan urutan pemeriksaan.

Profil bingkai bilik bersih aluminium sebenar yang digunakan untuk mengukuhkan bukaan panel dinding dan tepi panel jangka panjang
Gambar produk sebenar. Profil aluminium yang dikuatkan membantu memindahkan beban di sekitar bukaan dan menyokong sendi panel yang lebih bersih dan lebih stabil.

Beban siling

Siling dan Panel Perkhidmatan yang boleh berjalan kaki memerlukan ulasan beban yang berasingan

Panel siling bilik bersih hanya boleh membawa beratnya sendiri, atau ia boleh menjadi sebahagian daripada platform perkhidmatan dengan lampu, penapis, panel kosong, hatch akses dan beban penyelenggaraan sesekali. Perbezaan mesti jelas. Rawatan siling yang tidak boleh berjalan sebagai boleh berjalan adalah isu keselamatan; merawat siling yang boleh berjalan sebagai panel generik adalah isu prestasi bilik bersih.

ISO 14644-3 meliputi kaedah ujian bilik bersih seperti aliran udara, perbezaan tekanan dan pemulihan. Siling yang menyimpang di sekitar penapis, panel kosong atau hatch akses boleh menyumitkan ujian dan penyelenggaraan kerana pesawat perkhidmatan tidak lagi bertindak secara konsisten.

Oleh itu, untuk projek Wonclean, pilihan panel harus dibuat bersama-sama dengan jarak grid siling, reka bentuk gantung, kedudukan FFU, saiz hatch akses dan pendekatan penyelenggaraan yang dimaksudkan.

Periksa Fakta Teknikal

Apa yang artikel ini lakukan dan tidak menuntut

  • Bahan panel sahaja tidak menentukan kelas bilik bersih; Klasifikasi zarah udara disahkan di bawah ISO 14644-1.
  • Panel sarang madu aluminium boleh meningkatkan nisbah kekakuan kepada berat badan, tetapi penutupan tepi, sokongan dan penembusan masih mengawal prestasi yang dipasang.
  • Panel sandwich Rockwool harus dinilai mengikut ketumpatan teras, keperluan api / akustik dan had rentang; Ketebalan sahaja tidak mencukupi.
  • Kapasiti beban struktur dan pematuhan kod tempatan mesti disahkan oleh jurutera projek, terutamanya untuk siling yang boleh berjalan kaki dan bukaan besar.

Piawaian Teknikal Rujukan

Sumber untuk mengkaji semasa kejuruteraan

  • ISO 14644-4:2022digunakan di mana keperluan bilik bersih, reka bentuk, pembinaan dan perancangan permulaan dibincangkan.
  • ISO 14644-3digunakan di mana aliran udara, tekanan dan ujian prestasi bilik bersih dibincangkan.
  • ISO 14644-1 : dirujuk untuk klasifikasi kebersihan zarah udara.

FAQ

Soalan Biasa

Mengapa penyimpangan panel penting dalam bilik bersih semikonduktor?

Kerana pergerakan panel boleh menekankan meterai, mengganggu sempadan tekanan, menjejaskan penjarasan pintu dan mewujudkan pinggir di mana zarah berkumpul.

Bilakah panel bilik bersih sarung madu aluminium berguna?

Ia berguna apabila kekakuan, rata dan berat badan yang lebih rendah adalah penting, terutamanya dalam dinding jangka panjang, panel siling atau perhimpunan modular yang besar.

Adakah panel sandwich wol batu sesuai untuk bilik bersih semikonduktor?

Ia boleh sesuai di mana prestasi api, akustik atau penebat diperlukan, dengan syarat rentang, permukaan, pengedap bersama dan butiran sokongan direka dengan betul.

Adakah pintu dan tingkap membuka memerlukan pengukuran?

Biasanya ya. Buka mengganggu laluan beban panel, jadi pengukuran membantu mengawal lenturan tempatan, pemampatan gasket dan penjarasan jangka panjang.
