Mencapai Kelas ISO 5 dengan Pembinaan Modular: Pendekatan Semikonduktor
Analisis Teknikal · Bilik Bersih Semikonduktor
Mencapai Kelas ISO 5 dengan Pembinaan ModularPendekatan Bilik Bersih Semikonduktor
Bolehkah bilik bersih yang dibina di kilang dan dipasang di tapak benar-benar mencapai kebersihan yang diminta proses semikonduktor? Ini adalah pandangan teknikal bagaimana bilik bersih modular mencapai dan memegang Kelas ISO 5.
Terdapat andaian yang bertahan bahawa "modular" bermaksud "spesifikasi yang lebih rendah" baik untuk bengkel atau kandang dinding lembut, tetapi bukan untuk hujung kerja semikonduktor yang bersih. Dalam amalan sebaliknya benar: kualiti yang menentukan Kelas ISO 5 pengedap kedap udara, aliran udara yang tepat, permukaan yang dikawal adalah persis perkara-perkara yang boleh disampaikan oleh sistem prafabrik yang dibina kilang lebih konsisten daripada pembinaan yang dipasang di terbuka.
Artikel ini menetapkan apa yang sebenarnya diperlukan ISO Kelas 5, mengapa pembinaan modular sesuai untuk memenuhinya, dan bagaimana bilik bersih modular gred semikonduktor diletakkan bersama-sama untuk mencapai dan memegang standard itu.
01 - Sasaran
Apa yang sebenarnya ISO Kelas 5 menuntut
Kelas ISO 5, ditakrifkan oleh ISO 14644-1 dan setara dengan "Kelas 100" yang lebih tua dan Gred A / B GMP EU, membolehkan tidak lebih daripada 3,520 zarah 0.5 µm atau lebih besar per meter padu - sekitar seribu kali lebih bersih daripada udara dalaman biasa. Memukul nombor itu bukan tentang satu komponen heroik; Ia berkaitan dengan empat perkara yang bekerja bersama:
- Aliran udara satu arah. Lembaran udara yang ditapis yang hampir berterusan bergerak dari atas ke bawah, jadi zarah disapu dari pesawat kerja dan bukannya dicampur di sekitar bilik.
- Liputan penapis tinggi dan perubahan udara. Siling yang kebanyakannya diisi dengan penapis HEPA atau ULPA, memberikan kadar perubahan udara yang tinggi dan stabil.
- Sampul yang kedap udara. Dinding, siling dan sendi disegel supaya udara yang tidak ditapis tidak boleh bocor dan kaskad tekanan bertahan.
- permukaan yang dikawal. Bahan yang licin, tidak tumpah, boleh dibersihkan di seluruh, tanpa sudut pengumpulan habuk.
Setiap satu daripada ini adalah sifat seberapa tepatnya bilik dibina dan disegel di mana kaedah pembinaan mula menjadi penting.
02 Kes untuk modular
Mengapa prefabrikasi sesuai dengan bilik bersih klasifikasi tinggi
Pembinaan tradisional "dibina kayu" memasang bilik bersih di tempat, berdagang dengan perdagangan, sering dalam cangkang berdebu dan terdedah cuaca. A bilik bersih modular membalikkan bahawa: panel, sistem siling, penapis dan perkhidmatan dihasilkan untuk toleransi yang tepat di kilang dan dipasang di tapak sebagai kit yang diselaraskan. Untuk Kelas ISO 5, perubahan itu membawa tiga kelebihan konkret.
Penepekatan yang lebih ketat, lebih boleh diulang. Bahagian paling sukar untuk mencapai ISO 5 Menghapuskan leaks. Panel yang dibuat kilang dengan gasket kejuruteraan dan sendi gel-seal mencapai konsistensi yang pengedap tangan di tapak berjuang untuk sepadan dan butiran yang sama diulang secara serupa di seluruh sampul.
Kualiti persekitaran yang dikawal. Komponen dibina dan diperiksa di dalam ruangan, jauh dari habuk dan kelembapan tapak terbuka, jadi bahagian-bahagian yang mesti bersih tiba bersih.
Sistem bersepadu, pra-kejuruteraan. Kerana grid siling, unit penapis kipas, antara muka pencahayaan dan dinding direka bersama-sama sebagai satu sistem, aliran udara dan pengedap diselaraskan oleh reka bentuk dan bukannya diselaraskan oleh perdagangan di tapak.
Terdapat dimensi jaminan kualiti juga. Kilang boleh menguji, memeriksa dan membetulkan panel atau modul penapis sebelum ia pernah dihantar; Pembangunan semula pada setengah dibina ISO 5 Bilik, sebaliknya, mengganggu dan mahal. Menangkap isu-isu hulu, di kilang yang dikawal, adalah sebahagian besar mengapa prefabrikasi cenderung menghasilkan hasil yang lebih ketat dan lebih boleh diramalkan pada klasifikasi yang paling bersih - kelas-kelas di mana kebocoran yang diabaikan boleh menjaga bilik daripada lulus kelayakan.
03 - Pembinaan
Bagaimana bilik bersih modular mencapai Kelas ISO 5
Menerjemahkan kelebihan ini kepada ISO 5 Hasilnya ialah empat subsistem yang diselaraskan.

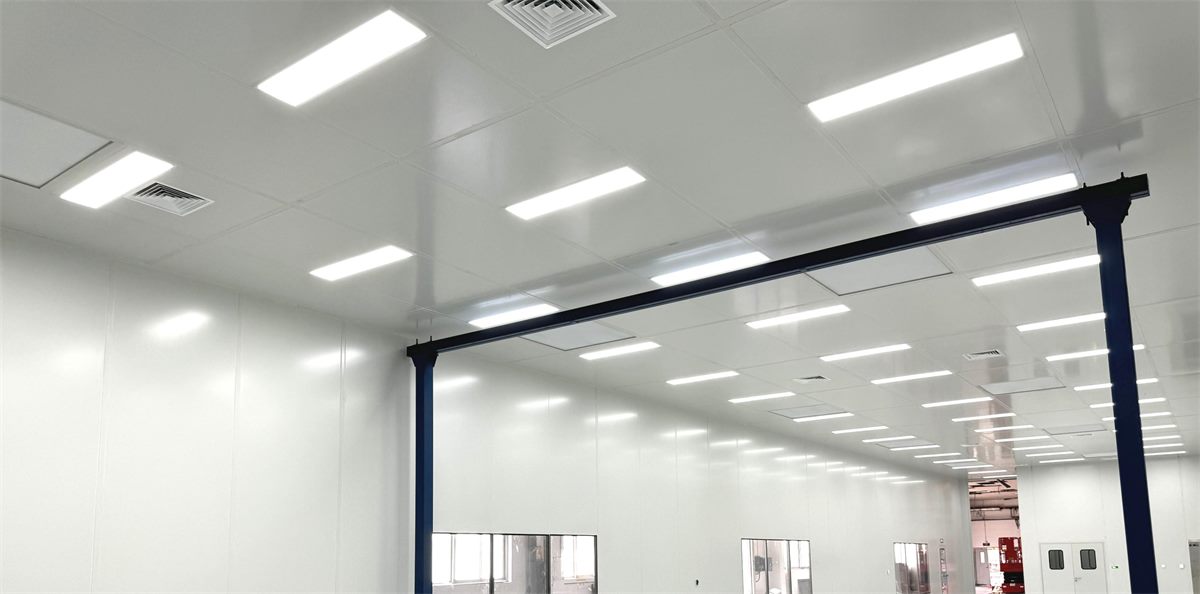

siling penapis
Grid siling modular membawa liputan tinggi unit penapis kipas HEPA / ULPA untuk menghasilkan aliran satu arah ISO 5 keperluan. Kerana grid adalah sistem standard, disegel, liputan boleh didorong tinggi dan penapis boleh dilayani tanpa mengganggu bilik di bawah.
Sampul yang disegel
Panel dinding dan siling yang selesai kilang dengan sendi yang dilapisi dan dilapisi mencipta cangkang kedap udara yang menahan kaskad tekanan. Sampul yang ketat bocor adalah apa yang membolehkan udara yang ditapis, bukan penyusupan, menentukan kebersihan bilik.
Jalan Kembali
Lantai yang ditingkatkan berlubang (atau kembali dinding rendah untuk zon yang kurang kritikal) melengkapkan gelung satu arah, menarik udara ke bawah dan jauh dari pesawat kerja dan kembali untuk penapisan semula.
Permukaan yang dikawal
Wajah panel yang licin, tidak menumpahkan, pintu dan tingkap flush, dan persimpangan yang melengkung mengekalkan penjanaan zarah dan pengumpulan kepada minimum sepanjang masa.
Tiada satu pun daripada empat subsistem ini memberikan Kelas ISO 5 sendiri klasifikasi adalah sifat yang muncul dari mereka semua bekerja bersama-sama. Itulah argumen yang paling kuat untuk pendekatan modular: apabila grid siling, penapis, panel, pintu dan lantai direka dan diukur sebagai satu produk, antara muka antara mereka direka dan bukannya improvisasi, dan tingkah laku kedap udara, satu arah standard bergantung dibina dalam dari awal dan bukannya dikejar selepas di tapak.
04 - Jadual
standard yang sama, dalam sebahagian daripada masa
Mencapai ISO 5 adalah keperluan; Mencapainya dengan cepat adalah kelebihan. Kerana bilik bersih modular dihasilkan semasa tapak sedang disediakan, dua garis masa berjalan selari dan bukannya dari hujung ke hujung.
Skema garis masa relatif berbeza-beza mengikut projek, tetapi laluan selari adalah kelebihan struktur modular.
Untuk pengeluar semikonduktor, di mana generasi alat fab mempunyai tingkap nilai terhad, mendapatkan kelayakan ISO 5 ruang dalam talian lebih awal bukan sahaja kemudahan ia adalah sebahagian daripada pulangan pelaburan.
05 - Pandangan Panjang
Boleh berskala, boleh dipindahkan, dan dibina untuk berubah

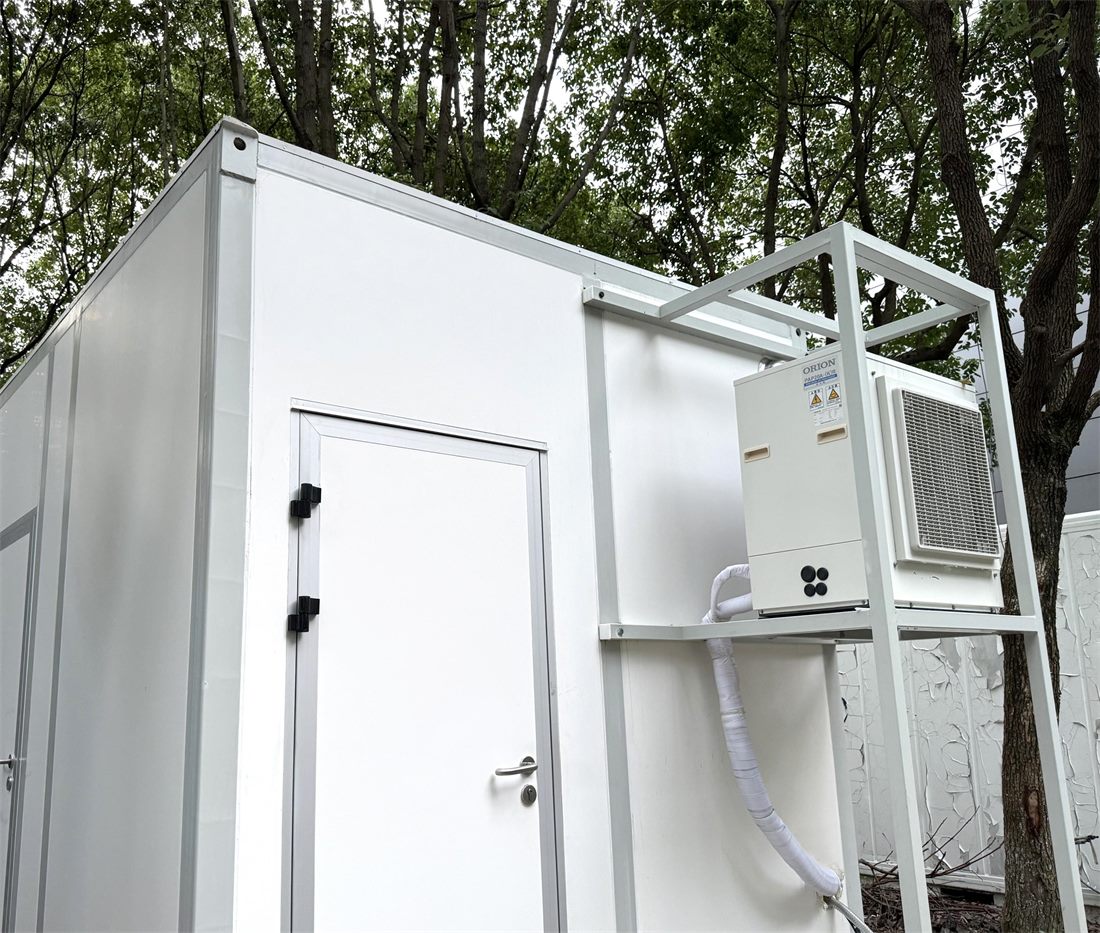

Proses semikonduktor jarang berhenti, dan pendekatan modular menjaga bilik bersih sebaik proses. Sampul sampul standard boleh diperluaskan, dikonfigurasi semula atau diimbangi semula apabila nod berubah, dan skala kejuruteraan yang sama turun kepada padat, walaupun bilik bersih mudah alih untuk barisan perintis, R & D atau kapasiti pesat, dan sehingga suite pengeluaran penuh.
Fleksibiliti ini merupakan perbezaan sebenar daripada bilik bersih prafabrik : ia boleh dipindahkan atau digunakan semula dan bukannya dirobohkan, melindungi pelaburan apabila proses bergerak. ISO 5 Bilik tidak menawarkan apa-apa daripada itu apabila ia dituangkan ke dalam bangunan.
Takeaway utama
- Kelas ISO 5 ditakrifkan oleh pengedap, aliran udara satu arah, liputan penapis dan permukaan yang dikawal Semua hartanah berkualiti binaan.
- Pembinaan modular memberikan pengedap yang lebih ketat, lebih boleh diulang dan kualiti yang dikawal kilang sesuai semula jadi untuk ISO 5.
- Sebuah bersepadu Siling FFU, sampul disegel dan pulangan lantai yang ditingkatkan adalah bagaimana bilik modular mencapai standard.
- Bangunan di selari dengan kerja-kerja laman web membawa bilik yang berkelayakan dalam talian dalam beberapa minggu dan bukannya bulan.
- Bilik modular ialah boleh berskala dan boleh dipindahkanmelindungi pelaburan apabila proses berubah.
Merancang bilik bersih Kelas 5 ISO?
Wonclean merancang dan prefabrikasi bilik bersih modular ISO Kelas 5 untuk kerja semikonduktor dan elektronik ketepatan sampul yang disegel, siling FFU dan lantai dan perkhidmatan yang sepadan. Kongsi kelas, susun atur dan jadual anda dan jurutera kami akan menjalankan pendekatan.
FAQ
Soalan yang kerap ditanya
Bolehkah bilik bersih modular benar-benar mencapai Kelas ISO 5?
Adakah pembinaan modular berkualiti lebih rendah daripada bangunan tradisional?
Berapa cepat modular ISO 5 Bilik bersih untuk dibina?
Boleh modular ISO 5 bilik bersih akan diperluas atau dipindahkan kemudian?
