Kawalan ESD dalam Bilik Bersih Elektronik: Panel Dinding & Sandwich Antistatik

Analisis Teknikal · Bilik Bersih Elektronik

Kawalan ESD dalam Bilik Bersih Elektronik: Memilih Panel Dinding dan Sandwich Antistatik

Dalam pembuatan elektronik, caj yang tidak anda rasa boleh memusnahkan peranti yang tidak anda lihat. Ini adalah pandangan teknikal bagaimana sampul bilik bersih - dinding dan panelnya - menjadi sebahagian daripada strategi kawalan pelepasan elektrostatik.

<100 V
ambang kerosakan untuk banyak peranti semikonduktor moden
10⁶–10⁹ Ω
Tetingkap rintangan permukaan statik-dissipatif khas
Dua risiko
Kerosakan peranti dan tarikan zarah
Satu jalan
Setiap permukaan terikat kepada tanah bersama

Pengeluaran elektronik dan semikonduktor sangat rentan kepada sesuatu yang tidak kelihatan: elektrik statik. Peristiwa pelepasan statik jauh di bawah tahap yang boleh dirasakan seseorang boleh merosakkan atau memusnahkan komponen sensitif, dan permukaan yang dicas diam-diam menarik zarah udara ke arah produk yang wujud dalam bilik bersih untuk melindungi. Mengawal caj itu bukan sahaja masalah tali pergelangan tangan dan lantai - dinding itu sendiri adalah sebahagian daripada sistem.

Artikel ini melihat mengapa pelepasan elektrostatik (ESD) begitu penting dalam bilik bersih elektronik, bagaimana tingkah laku permukaan dikelaskan, dan bagaimana untuk menentukan dinding bilik bersih antistatik dan panel sandwich yang menyumbang kepada kawalan dan bukannya bekerja melawannya.

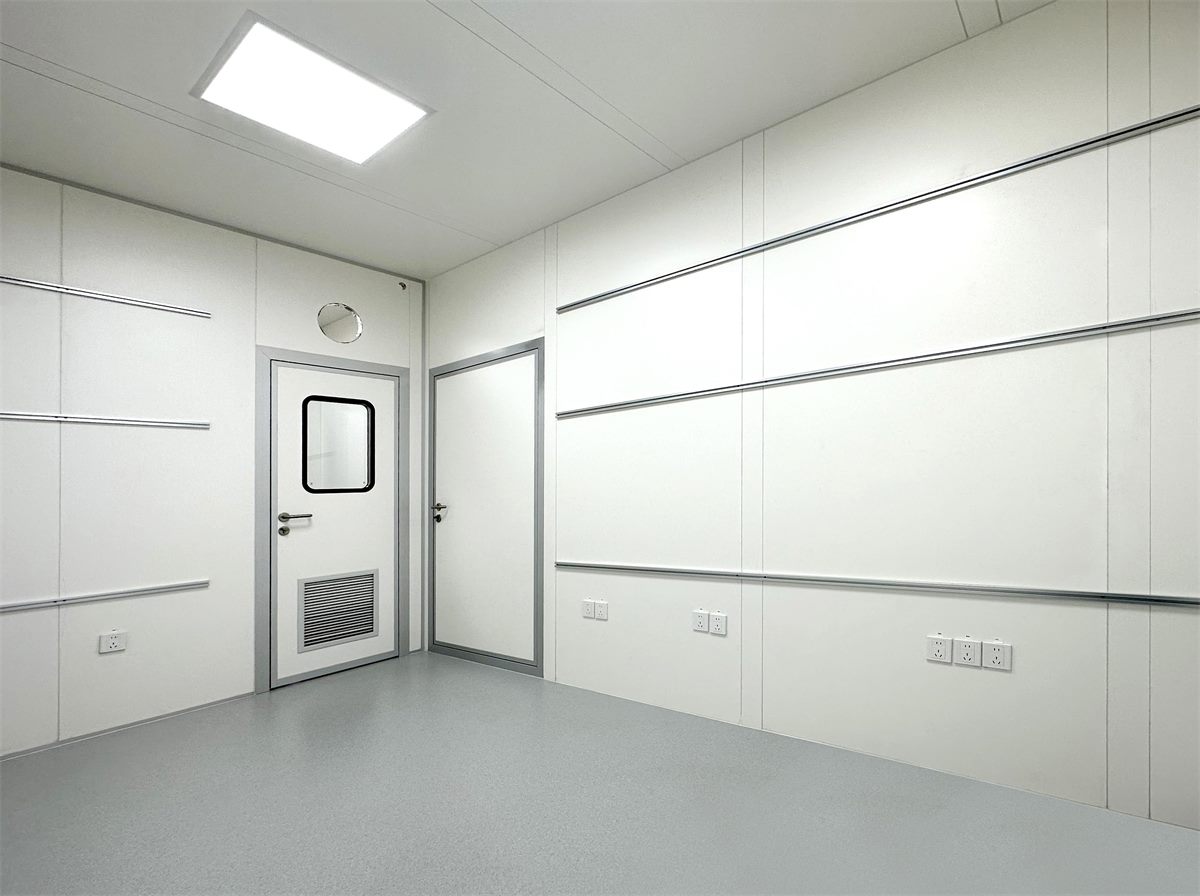

Dalaman bilik bersih elektronik dengan panel dinding antistatik licin, pintu bilik bersih dan pencahayaan siling flush
Sampul sampul merupakan sebahagian daripada sistem. Panel dinding bilik bersih yang licin dan disegel dalam persekitaran elektronik permukaan besar yang mengelilingi kerja sensitif mesti menghilangkan caj, bukan menyimpannya.

01 - Masalah Utama

Mengapa statik adalah ancaman ganda dalam bilik bersih elektronik

Statik menyebabkan dua masalah yang berbeza, dan bilik bersih elektronik mesti menyelesaikan kedua-duanya sekaligus.

Yang pertama ialah kerosakan pelepasan elektrostatikLitar bersepadu moden, sensor dan perhimpunan cetak beroperasi pada voltan kecil dan mempunyai geometri yang diukur dalam nanometer. Pelepasan tiba-tiba dari seseorang, alat atau permukaan yang dicas boleh menusuk lapisan penebat atau konduktor fius. Banyak peranti rosak oleh peristiwa di bawah 100 volt, jauh di bawah kira-kira 2,000 volt yang diperlukan seseorang sebelum mereka merasakan kejutan. Kerosakan sering tersembunyi: bahagian selamat dari garis dan gagal di lapangan.

Masalah kedua ialah tarikan elektrostatik . Permukaan yang dicas bertindak seperti magnet untuk zarah udara, menarik mereka keluar dari aliran udara dan memegang mereka di mana mereka boleh menetap pada wafer atau papan. Di sebuah bilik yang direka untuk memastikan zarah bergerak dan jauh dari produk, dinding yang dicas melakukan sebaliknya. Kedua-dua masalah menunjukkan keperluan yang sama: permukaan harus membiarkan caj berdarah ke tanah dengan cara yang dikawal, bukannya membina ia.

02 - Sains

Konduktif, dissipatif, penebat: apa maksud nombor

Kelakuan ESD diterangkan oleh rintangan permukaandiukur dalam ohm dan dikumpulkan ke dalam jalur mengikut piawaian seperti IEC 61340-5-1 dan ANSI/ESD S20.20. Matlamat untuk kebanyakan permukaan bilik bersih adalah jalur tengah - statik-disipasif yang membolehkan pengeluaran muatan dengan cara yang dikawal dan tidak keganasan daripada memegangnya atau melepaskannya dalam percikan tiba-tiba.

Band rintangan permukaan indikatif. Sasaran projek harus mengikuti standard ESD yang berkenaan dan keperluan proses pelanggan.
Kelakuan Kira-kira rintangan permukaan Apa yang ia lakukan
konduktif 10² – 10 ⁵ Ω Tarikan aliran dengan cepat; digunakan di mana cepat, grounding langsung dikehendaki
Statik-disipasif 10⁵ – 10⁹ Ω Carian aliran dalam cara yang dikawal, beransur-ansur sasaran biasa untuk permukaan
Antistatik / pengecasan rendah sehingga ~10¹¹ Ω Menahan menjana caj di tempat pertama
Insulasi > 10¹² Ω Memegang caj tingkah laku untuk mengelakkan pada permukaan bilik bersih yang besar

Pelajaran untuk sampul adalah mudah: dinding yang dicat atau laminat biasa boleh sangat penebat, bertindak seperti yang anda tidak mahu. Sebuah bilik bersih yang sedar ESD menentukan permukaan yang selesai dan grounding meletakkannya dalam band dissipative, jadi dinding mengambil bahagian dalam kawalan caj bukannya merosakkannya.

03 - Pilihan

Memilih dinding antistatik dan panel sandwich

Bilik bersih panel sandwich dibina daripada dua wajah logam yang terikat kepada teras penebat. Untuk prestasi ESD, bahagian yang penting ialah menghadapi dan selesaiBagaimana kawasan ini dilaksanakan - bukan teras. Itu bermakna anda boleh memilih teras untuk sifat-sifatnya (struktur, api, penebat) dan merawat permukaan secara berasingan untuk kawalan statik.

muka

Permukaan yang kelihatan harus licin, boleh dibersihkan, tidak menumpahkan dan diberikan kemasan antistatik atau statik-disipatif keluli bersalut atau HPL antistatik, dan bukannya laminat penebat standard. Ini mengekalkan kawasan dinding yang besar dalam band penyebaran sambil masih memenuhi keperluan bilik bersih untuk permukaan bebas zarah yang bersih dan bersih.

Utama

Inti dipilih untuk segala-galanya. Bulu batu dan teras magnesium oksida membawa prestasi api dan kekekuan; sarung madu aluminium memberikan panel yang ringan dan sangat rata; poliuretan menawarkan penebat haba. Potongan di bawah menunjukkan panel bilik bersih yang tipikal dengan teras bulu batu - muka yang licin dan disegel di atas teras tahan api yang berstruktur.

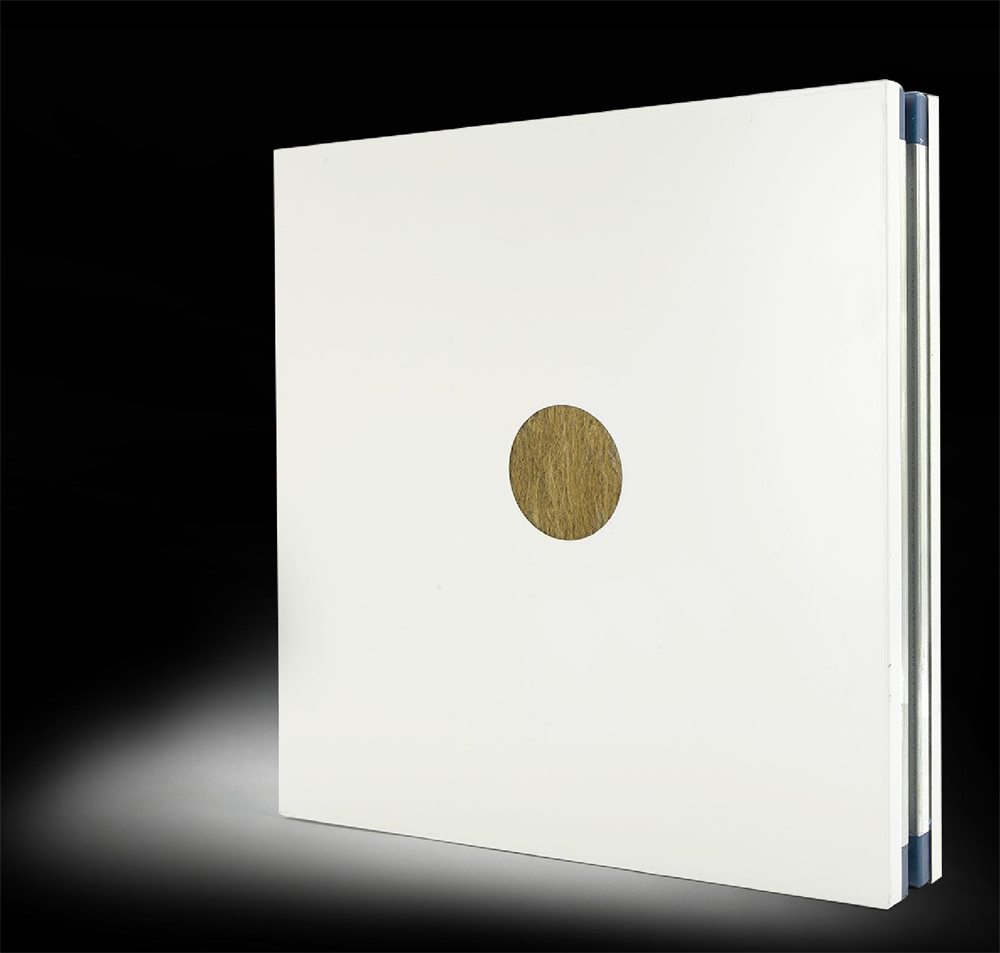

Potongan panel sandwich bilik bersih yang menunjukkan menghadap putih licin di atas teras bulu batu
Permukaan dan teras melakukan pekerjaan yang berbeza. Panel sandwich bilik bersih dengan teras bulu batu untuk api dan kekekuan; tingkah laku statik ditadbir oleh kemasan muka dan grounding panel, bukan teras.

Di luar panel itu sendiri, logik permukaan yang sama terpakai kepada sepadan panel bilik bersih digunakan untuk siling dan pintu dan tingkap, jadi seluruh sampul bertindak secara konsisten.

04 Butiran yang menjadikannya berfungsi

Grounding: mengubah panel menjadi laluan caj

Permukaan dissipatif hanya mengawal statik jika ia mempunyai tempat untuk menghantar caj. Oleh itu, butiran yang menentukan sampul yang sedar ESD adalah pengikatan dan grounding : panel dinding dan siling, lantai dan rangka kerja sokongan semua disambungkan secara elektrik ke tanah umum, jadi caj di mana-mana tempat di permukaan mempunyai laluan berterusan, tekanan rendah ke bumi.

Jalan berterusan ke tanah
Permukaan disipatif hanya berfungsi apabila setiap elemen terikat bersama dan ditanam
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Skema panel, siling dan lantai yang terikat kepada rujukan bumi tunggal.

Secara praktikal, ini bermakna menentukan titik pendaratan dan perkakasan ikatan sebagai sebahagian daripada sistem panel, merancang sendi supaya sambungan berterusan, dan mengesahkan rintangan permukaan selepas pemasangan. Dinding yang diuji sebagai penyebaran pada sampel tetapi tidak pernah ditanam di tapak tidak memberikan perlindungan sama sekali.

05 - Menggabungkannya

Selebihnya sampul masih perlu menjadi bilik bersih

Kawalan ESD tidak pernah mengatasi keperluan bilik bersih asas ia duduk di atas mereka. yang sama dinding bilik bersih masih mesti licin, disegel, tidak menumpahkan dan boleh dibersihkan, dengan persimpangan bebas jurang yang tidak meninggalkan sudut untuk zarah. Kemasan antistatik mesti bertahan daripada pembersihan dan pembersihan rutin tanpa kehilangan sifat penyebarannya, dan panel masih mesti memenuhi keperluan api dan struktur projek melalui teras.

Inilah sebabnya mengapa sampul bilik bersih elektronik paling baik ditentukan sebagai satu sistem yang diselaraskan: menghadapi, teras, tamat, pintu, tingkap dan grounding dipilih bersama-sama. Apabila rintangan permukaan, kebersihan dan penarafan kebakaran seimbang dalam spesifikasi panel tunggal, dinding diam-diam melakukan pekerjaan mereka melindungi peranti dan produk tanpa sesiapa yang menyedarinya.

Takeaway utama

  • Statik ialah a ancaman ganda dalam bilik bersih elektronik: ia merosakkan peranti dan menarik zarah.
  • Sasaran permukaan ialah statik-disipasif kumpulan (kira-kira 10 ⁵–10⁹ Ω), tidak insulasi.
  • Dalam panel sandwich, prestasi ESD berasal dari muka selesai dan grounding Pilih asas untuk api, struktur dan penebat.
  • Ikatan dan grounding setiap permukaan ke bumi biasa adalah apa yang membuat dinding disipasif sebenarnya berfungsi.
  • Panel antistatik masih mesti memenuhi semua biasa bilik bersih keperluan untuk kebersihan, pengedap dan api.

Menentukan sampul bilik bersih elektronik?

Wonclean membekalkan panel dinding dan sandwich bilik bersih antistatik, siling, pintu dan tingkap yang direka bersama-sama, dengan grounding yang direka dalam untuk persekitaran elektronik dan semikonduktor. Kongsi sasaran ESD dan kelas kebersihan anda dan jurutera kami akan membantu anda menentukan sistem.

FAQ

Soalan yang kerap ditanya

Apakah rintangan permukaan yang harus mempunyai panel bilik bersih antistatik?
Kebanyakan permukaan bilik bersih menyasarkan band statik-dissipatif, kira-kira 10 ⁵ to 10⁹ Ohms, jadi muatan aliran keluar dengan cara yang dikawal. Sasaran yang tepat harus mengikuti standard ESD yang berkenaan (seperti IEC 61340-5-1 atau ANSI / ESD S20.20) dan proses pelanggan.
Adakah teras panel sandwich menjejaskan prestasi ESD?
Bukan secara langsung. Kawalan statik berasal dari permukaan panel dan bagaimana ia ditanam. Teras bulu batu, magnesium oksida, sarang madu atau poliuretana dipilih untuk api, struktur dan penebat.
Mengapa dinding bilik bersih perlu mengawal statik sama sekali?
Kerana statik melakukan dua perkara berbahaya: ia boleh melepaskan dan merosakkan elektronik sensitif, dan ia menarik zarah udara ke permukaan dan produk. Dinding yang diselesaikan mengurangkan kedua-dua risiko.
Adakah grounding benar-benar diperlukan jika panel adalah antistatik?
Ya. Permukaan disipasif hanya mengawal caj jika caj itu mempunyai laluan ke bumi. Tanpa mengikat panel, siling dan lantai ke tanah umum, selesai antistatik tidak dapat melakukan tugasnya.
Teknologi Wonclean
Sistem bilik bersih dan makmal modular sejak 2005.
Artikel ini adalah untuk bimbingan teknikal umum; mengesahkan semua nilai terhadap piawaian ESD dan keperluan projek yang berkenaan.
