Mengawal AMC dan Statik dalam Siling Bilik Bersih Semikonduktor

Analisis Teknikal Siling Bilik Bersih Semikonduktor

Mengawal AMC dan Statik dalam Siling Bilik Bersih Semikonduktor

Bilik bersih semikonduktor tidak dikawal oleh kelas zarah sahaja. Pencemaran molekul udara dan pelepasan elektrostatik kedua-duanya boleh berasal dari zon siling, di mana FFU, penapis kimia, grid siling aluminium, pengedap, pencahayaan, panel akses dan aktiviti penyelenggaraan berinteraksi dengan persekitaran proses yang sangat sensitif.

siling bilik bersih siling yang boleh berjalan kaki Grid siling FFU siling aluminium

AMCAsid molekul, asas, organik dan dopan. StatikRisiko ESD dari permukaan, aliran udara dan penyelenggaraan. silingFFU, grid, panel, gasket dan titik akses. KawalanBahan, penapisan, grounding dan pemantauan.

Sistem siling semikonduktor harus ditentukan sebagai platform kawalan pencemaran, bukan sahaja sebagai grid sokongan mekanikal. Siling mesti mengedarkan udara bersih, membawa FFU dan modul penapis, mengehadkan pengeluaran gas molekul, menyediakan akses penyelenggaraan yang selamat dan mengekalkan strategi grounding berterusan untuk kawalan elektrostatik.

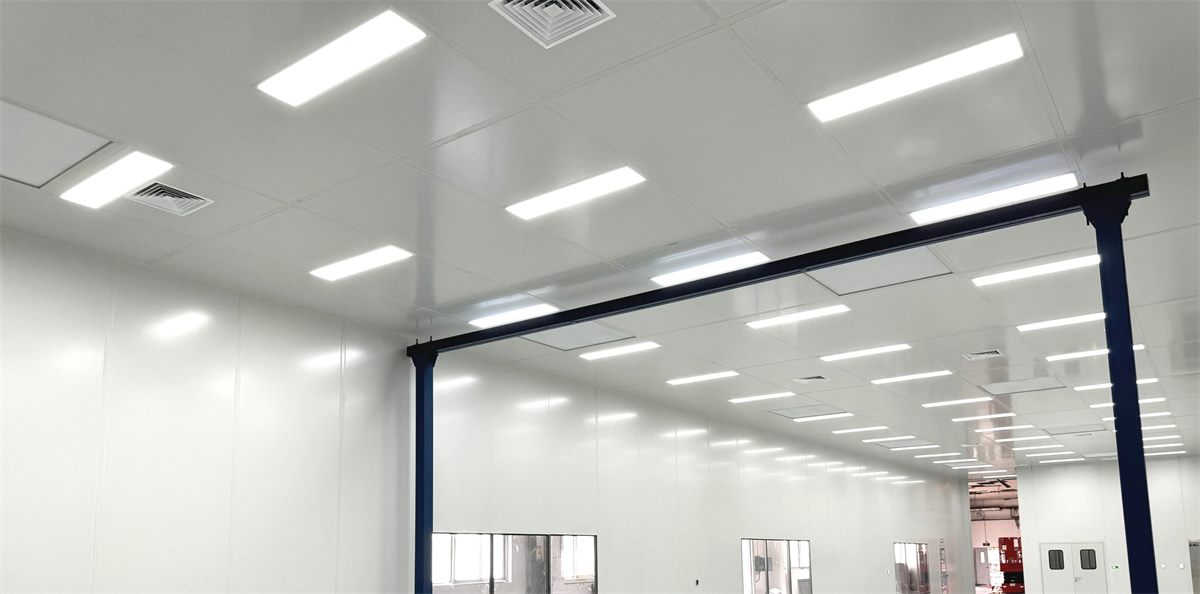

Siling bilik bersih semikonduktor dengan panel disegel pencahayaan dan outlet aliran udara
Syiling sebagai platform kawalan pencemaran. Kemudahan semikonduktor memerlukan sistem siling yang menyokong penghantaran udara, akses perkhidmatan, permukaan yang boleh dibersihkan dan pilihan bahan berisiko rendah.

Mengapa Ia Penting

Zarah Hanya Sebahagian daripada Risiko Bilik Bersih Semikonduktor

ISO 14644-1 Klasifikasi zarah adalah penting untuk pembuatan semikonduktor, tetapi litografi canggih, penyimpanan, ukiran, metrologi dan pengendalian wafer juga bertindak balas terhadap pencemaran peringkat molekul dan caj elektrik. Sebuah bilik boleh lulus klasifikasi zarah dan masih mewujudkan risiko hasil jika asid, asas, organik yang boleh dikumpulkan, sebatian dopan atau permukaan yang menjana caj tidak diuruskan.

Zon siling adalah antara muka kritikal kerana ia menggabungkan aliran udara, penapisan, pengedap, pencahayaan, halaman kabel, panel akses dan aktiviti penyelenggaraan. Sebarang salutan, gasket, pelekat, jaket kabel atau pengedap yang tidak dipilih boleh menjadi sumber AMC. Sebarang bingkai logam yang terisolasi atau permukaan rintangan tinggi boleh menjadi sebahagian daripada masalah kawalan statik.

Definisi AMC

Kawalan AMC Bermula dengan Klasifikasi dan Pemetaan Sumber

Pencemaran molekul udara, sering disingkatkan sebagai AMC, merujuk kepada pencemaran kimia di udara dan bukannya zarah sahaja. ISO 14644-8:2022 menangani kebersihan kimia udara oleh kepekatan kimia, sementara SEMI F21 digunakan dalam persekitaran semikonduktor untuk klasifikasi tahap pencemar molekul udara. Dalam persekitaran semikonduktor, kumpulan AMC khas termasuk sebatian asid, sebatian asas, organik yang boleh dikumpulkan dan dopan atau spesies yang berkaitan dengan logam. Pencemaran ini boleh berinteraksi dengan wafer, fotoresist, optik, retikel, sensor dan kimia proses.

Untuk reka bentuk siling, langkah pertama adalah untuk memetakan di mana pencemar molekul boleh memasuki atau terbentuk: udara make-up, aliran balik knalpot proses, bahan pembinaan, panel siling, pengedap, penapis, pelarut penyelenggaraan, dulang kabel dan komponen plenum. Sebaik sahaja peta sumber jelas, spesifikasi siling boleh menentukan sekatan bahan, strategi penapisan kimia dan titik pemantauan.

Senarai pemeriksaan AMC dan kawalan statik yang berkaitan dengan siling.
Unsur siling Risiko AMC Risiko statik Kawalan kejuruteraan
Grid siling aluminium Salutan, sisa minyak atau sisa pembersihan. Bahagian logam yang terisolasi. Kemasan pengeluaran gas rendah, pengesahan pembersihan dan laluan grounding terikat.
FFU dan modul penapis Media penapis, pelekat, gasket atau haba kipas. Kasing atau laluan kabel yang tidak terikat. Serasi HEPA / ULPA dan penapis kimia, kawalan gasket dan pengikatan peralatan.
Panel akses Sealants, pelincir dan zarah penyelenggaraan. Pemindahan caj semasa kerja perkhidmatan. Kawalan alat, prosedur perkhidmatan selamat ESD dan butiran pengedap yang boleh diulang.
Lampu dan laluan kabel Plastik, bahan jaket dan penuaan haba. Bahagian konduktif terapung. Bahan yang diluluskan, pengurusan kabel dan pengesahan grounding.

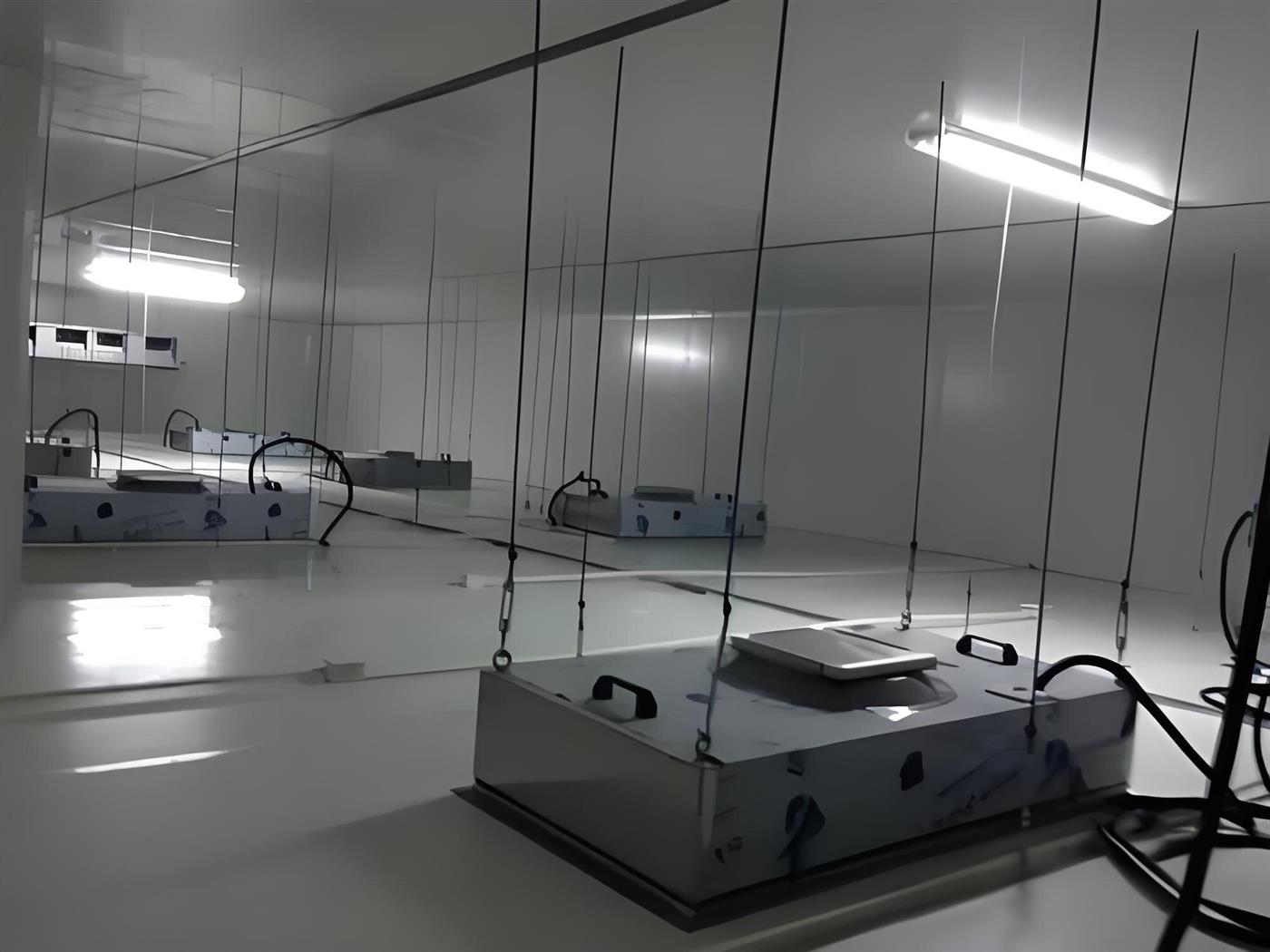

Lapisan perkhidmatan siling FFU di atas bilik bersih dengan unit penapis kipas dan struktur siling yang digantung
Lapisan perkhidmatan di atas zon bersih. Penapis kimia, FFU, laluan kabel dan akses perkhidmatan mesti dikawal kerana kerja penyelenggaraan boleh menjadi kedua-dua peristiwa AMC dan kawalan statik.

Bahan siling

Pemilihan Bahan Harus Menangani Outgassing, Kakisan dan Grounding

Bahan siling semikonduktor harus dikaji semula untuk kebersihan, keserasian kimia, tingkah laku pengeluaran gas, rintangan kakisan dan kesinambungan elektrik. Siling aluminium digunakan secara meluas kerana mereka menggabungkan berat rendah, kestabilan struktur dan rintangan kakisan, tetapi kemasan, proses pembersihan dan kaedah sambungan masih penting.

Untuk fab sensitif AMC, elakkan merawat salutan, pelekat, bahan gasket dan pengedap sebagai item pembinaan generik. Mereka perlu dikaji semula terhadap risiko proses, kimia pembersihan dan strategi penapis kimia. Di zon berisiko tinggi, sampel bahan atau pengisytiharan pembekal mungkin diperlukan sebelum kelulusan akhir.

Kejuruteraan Takeaway

Siling bilik bersih semikonduktor terbaik bukan sahaja kuat dan kedap udara. Ia juga pelepasan rendah, boleh dibersihkan, tahan kakisan dan bersepadu secara elektrik ke dalam pelan kawalan statik.

Penapisan Kimia

Penapis Kimia Harus Direka Di Sekitar Spesies AMC, Tidak Ditambah Kemudian

Penapisan HEPA atau ULPA mengawal zarah, tetapi pencemaran molekul memerlukan penapisan kimia atau pengurangan sumber. Oleh itu reka bentuk siling mesti menyimpan ruang, akses dan bajet tekanan untuk modul penapis kimia yang betul. Gas asid, gas asas, wap organik dan kawalan dopan mungkin memerlukan media yang berbeza atau penapisan peringkat.

Jangan menentukan penapis kimia sebagai aksesori generik. Pasukan projek harus menentukan kumpulan AMC sasaran, kepekatan cabaran yang dijangka, hayat perkhidmatan, penurunan tekanan, akses penggantian, kawalan kebocoran dan pelan pemantauan. Apabila penapis duduk di atas siling bilik bersih, akses yang selamat dan pengedap yang boleh diulang adalah sebahagian daripada reka bentuk kawalan pencemaran.

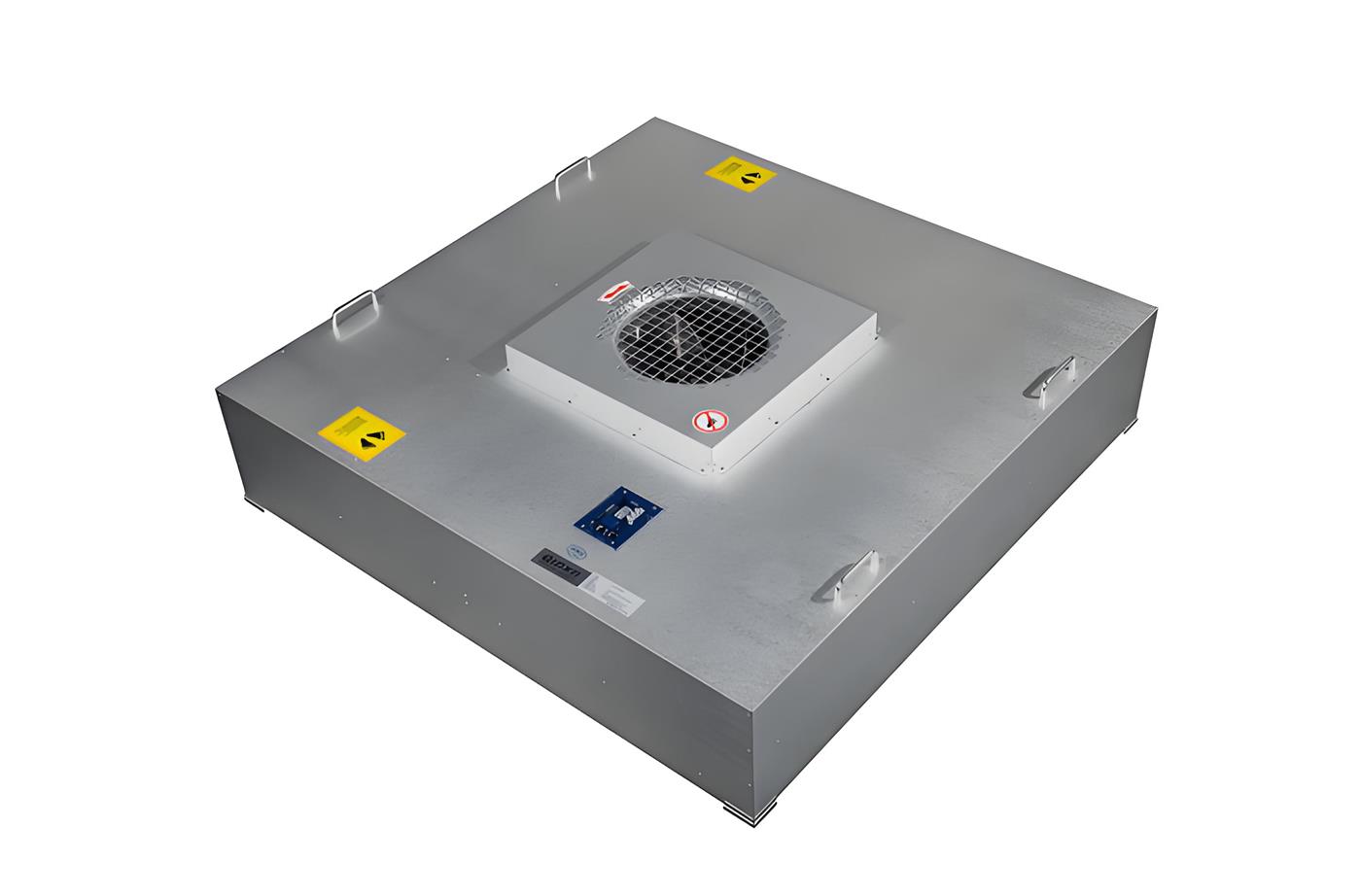

Unit penapis kipas yang digunakan dalam siling bilik bersih semikonduktor untuk kawalan aliran udara HEPA atau ULPA
FFU dan butiran penapis. Penapisan zarah, penapisan kimia, ikatan casing dan kawalan gasket mesti ditentukan bersama-sama dalam ruang semikonduktor sensitif.

Kawalan Statik

Kawalan statik memerlukan laluan berterusan, bukan bahagian konduktif yang terisolasi

Risiko elektrostatik tidak diselesaikan dengan memilih satu komponen konduktif. Grid siling, casing FFU, panel akses logam, dulang kabel, perumahan pencahayaan dan platform perkhidmatan memerlukan konsep ikatan dan grounding yang ditentukan. Panduan ANSI/ESD S20.20 dari ESDA menekankan pengikatan, grounding dan langkah-langkah kawalan ESD sebagai sebahagian daripada program kawalan rasmi. Objektif adalah penyebaran caj yang dikawal tanpa mewujudkan laluan arus yang tidak selamat atau tidak stabil.

Risiko statik boleh meningkat semasa penyelenggaraan, penggantian penapis dan pergerakan alat di atas siling. Pengendali, tangga, kereta, sarung tangan, penutup plastik dan penghalalan kabel sementara semua boleh mengubah tingkah laku caj. Oleh itu, prosedur penyelenggaraan siling harus menjadi sebahagian daripada program kawalan ESD, bukan sahaja arahan perkhidmatan mekanikal.

  • Semak kesinambungan elektrik di seluruh bahagian grid siling aluminium.
  • Bond FFU casings, perumahan pencahayaan dan platform perkhidmatan mengikut pelan grounding projek.
  • Elakkan istirahat penebat yang dicipta oleh salutan, gasket atau pengikat yang terisolasi.
  • Pemeriksaan rintangan dokumen dan frekuensi pemeriksaan sebagai sebahagian daripada pakej perolehan bilik bersih.

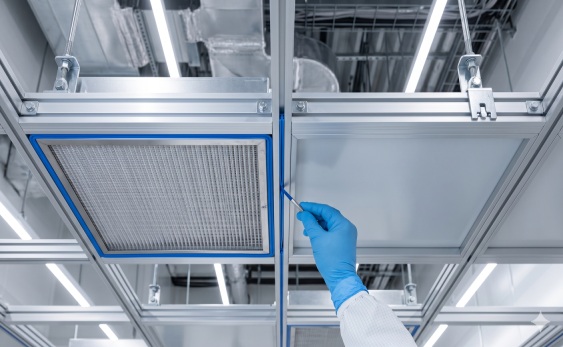

Grid siling bilik bersih yang boleh berjalan dengan panel akses penapis untuk penyelenggaraan bilik bersih semikonduktor
Akses siling yang boleh berjalan kaki. Siling yang boleh berjalan boleh meningkatkan kawalan penyelenggaraan, tetapi hanya apabila panel akses, alat, penapis dan butiran pendaratan diuruskan sebagai sebahagian daripada sistem bilik bersih.

Senarai Semak Spesifikasi

Apa yang perlu ditentukan sebelum memesan siling bilik bersih semikonduktor

  • Kelas zarah sasaran, arah aliran udara, liputan penapis dan jangkaan pemulihan.
  • Kumpulan kebimbangan AMC, jenis penapis kimia, penurunan tekanan dan akses perkhidmatan.
  • Bahan siling yang diluluskan, salutan, gasket, pengedap dan kimia pembersihan.
  • Penarafan beban grid siling aluminium, peraturan akses yang boleh berjalan kaki dan zon penyelenggaraan.
  • Strategi pengikatan dan grounding untuk grid, FFU, lampu, panel akses dan dulang kabel.
  • Titik pemantauan untuk AMC, tekanan perbezaan, aliran udara, suhu dan kelembapan.
  • Pemeriksaan kilang, pemeriksaan pemasangan tapak, rekod penapis dan ujian penerimaan akhir.

Periksa Fakta Teknikal

Fakta yang disokong sumber yang digunakan dalam artikel ini

Fakta yang digunakan Sumber Implikasi reka bentuk
ISO 14644-1 mengklasifikasikan bilik bersih mengikut kepekatan zarah udara. ISO 14644-1:2015 Kelas zarah mesti ditakrifkan, tetapi ia tidak meliputi sepenuhnya risiko AMC atau ESD.
ISO 14644-8 menangani kebersihan kimia udara oleh kepekatan kimia. ISO 14644-8:2022 pratinjau Kawalan AMC harus dirawat berasingan daripada kawalan zarah.
SEMI F21 digunakan dalam industri untuk klasifikasi tahap pencemar molekul udara dalam persekitaran bersih. SEMI F21 Reka bentuk siling semikonduktor harus mengenal pasti spesies AMC sasaran dan strategi penapis.
Program kawalan ESD menggunakan kawalan pentadbiran dan teknikal yang ditakrifkan untuk risiko pelepasan elektrostatik. Standard Persatuan ESD Prosedur pendaratan siling dan perkhidmatan harus dimasukkan dalam pelan kawalan statik.

Standard Rujukan

Nota Piawaian dan Akses Awam

Rujukan teknikal di bawah dilampirkan supaya pembaca boleh mengesahkan piawaian yang digunakan dalam artikel ini. Sesetengah standard ISO, SEMI dan ANSI / ESD adalah dokumen yang dilindungi hak cipta, jadi halaman rasmi atau pratonton awam boleh dilihat secara bebas manakala standard lengkap mungkin memerlukan pembelian atau akses yang dibenarkan.

  • ISO 14644-1:2015 Rujukan klasifikasi zarah bilik bersih yang digunakan di mana artikel membincangkan kawalan zarah Kelas 5 ISO.
  • ISO 14644-8:2022 preview awam Rujukan kebersihan kimia udara yang digunakan di mana artikel membincangkan AMC dan kepekatan kimia.
  • SEMI F21 Rujukan industri semikonduktor yang digunakan di mana artikel membincangkan klasifikasi tahap pencemar molekul dalam persekitaran bersih.
  • Gambaran keseluruhan ANSI/ESD S20.20 dari ESDA Rujukan kawalan ESD yang digunakan di mana artikel membincangkan prosedur ikatan, grounding dan kawalan elektrostatik.

Merancang siling bilik bersih semikonduktor?

Wonclean boleh menyokong sistem siling bilik bersih, grid siling FFU, siling aluminium, panel bilik bersih dan sampul bilik bersih modular untuk projek pembuatan semikonduktor dan ketepatan.

Hubungi Wonclean

Soalan yang kerap ditanya

Apakah AMC dalam bilik bersih semikonduktor?

AMC bermaksud pencemaran molekul udara. Ia merujuk kepada pencemar kimia di udara, seperti asid, asas, organik atau sebatian yang berkaitan dengan dopan, yang boleh menjejaskan wafer, optik, fotoresist, retikel atau langkah proses sensitif.

Mengapa siling bilik bersih penting untuk kawalan AMC?

Siling mengandungi FFU, modul penapis, gasket, panel akses, lampu, laluan kabel dan kawasan perkhidmatan. Unsur-unsur ini boleh mengurangkan AMC melalui penapisan dan kawalan sumber, atau memperkenalkan pencemar molekul jika bahan dan prosedur penyelenggaraan tidak ditentukan.

Bolehkah siling aluminium membantu dengan kawalan statik?

Grid siling aluminium boleh menyokong reka bentuk kawalan statik apabila mereka terikat dan disahkan secara elektrik. Bahan konduktif sahaja tidak mencukupi; siling memerlukan laluan tanah yang berterusan dan didokumentasikan.

Adakah penapis HEPA atau ULPA mengeluarkan AMC?

Penapis HEPA dan ULPA menyasarkan zarah. Pencemaran molekul memerlukan kawalan sumber dan, jika diperlukan, penapisan kimia yang dipilih untuk spesies pencemar sasaran.

Kesimpulan

Untuk bilik bersih semikonduktor, reka bentuk siling adalah keputusan perlindungan hasil. Siling bilik bersih harus menggabungkan penapisan zarah, kawalan sumber AMC, penapisan kimia, bahan pelepasan rendah, akses penyelenggaraan yang boleh berjalan kaki dan kesinambungan kawalan statik yang disahkan. Apabila unsur-unsur ini ditentukan bersama-sama, siling menjadi platform kejuruteraan yang dikawal dan bukannya struktur overhead pasif.
