Reka Bentuk Bilik Bersih Modular untuk Fabs Semikonduktor: Menyelaraskan Kelas ISO, Kaskad Tekanan dan Tata letak FFU

Analisis Teknikal Bilik bersih modular semikonduktor

Reka Bentuk Bilik Bersih Modular untuk Fabs Semikonduktor: Menyelaraskan Kelas ISO, Kaskad Tekanan dan Tata letak FFU

Bilik bersih modular semikonduktor bukan hanya kaedah pembinaan yang lebih cepat. Ia adalah sampul yang diselaraskan, aliran udara dan platform kelayakan di mana kelas ISO, kaskad tekanan, liputan FFU, strategi perubahan udara, utiliti dan urutan pengembangan mesti direka bersama-sama sebelum modul mencapai lantai fab.

bilik bersih modular bilik bersih modular susun atur FFU sistem siling bilik bersih

Kelas ISOMenentukan sasaran zarah mengikut risiko proses dan keadaan pendudukan. TekananMembina kaskad stabil dari zon kritikal ke kawasan sokongan. FFUMenyelaraskan liputan penapis, corak aliran udara dan akses perkhidmatan. PengembanganRancangkan modul, utiliti dan kelayakan untuk kapasiti masa depan.

Untuk fab yang mengembangkan kapasiti alat, bilik metrologi, garis juruterbang atau makmal sokongan, reka bentuk bilik bersih modular boleh mengurangkan gangguan tapak dan memperpendek jalan dari kelulusan susun atur ke kelayakan. Risiko adalah menganggap bahawa modular bermaksud generik. Dalam kerja semikonduktor, grid modul mesti dibentuk di sekitar kepekaan pencemaran, kestabilan haba, hubungan tekanan, perkhidmatan siling dan akses penyelenggaraan.

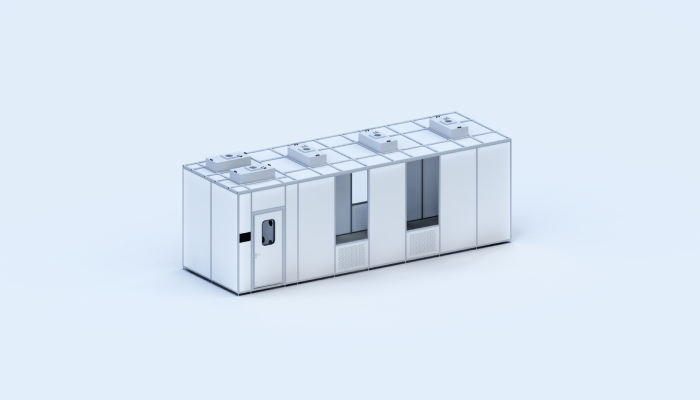

Sistem bilik bersih modular dengan modul FFU bumbung dan panel dinding bilik bersih untuk perancangan fab semikonduktor
Sistem bilik bersih bersepadu. Panel dinding modular, kedudukan FFU bumbung dan zon perkhidmatan mesti diselaraskan sebelum pakej bilik bersih dikeluarkan.

Definisi Keperluan

Mulakan dengan Risiko Proses, Bukan Hanya Nama Bilik

ISO 14644-1 mengklasifikasikan bilik bersih mengikut kepekatan zarah di udara, tetapi keputusan reka bentuk bermula lebih awal: alat mana, langkah pengendalian wafer, proses pemeriksaan atau operasi pembungkusan memerlukan zon bersih, dan di mana keadaan pendudukan klasifikasi mesti dicapai? Bilik yang dipanggil "ISO 5 "mungkin memerlukan udara satu arah di antara muka alat, manakala zon sokongan sekitarnya mungkin berfungsi secara boleh diterima di kelas yang berbeza.

Untuk projek modular, tangkap spesifikasi keperluan pengguna sebelum membekukan dimensi panel. Menentukan beban haba proses, orang dan aliran bahan, beban perkhidmatan siling, udara make-up, knalpot, toleransi kelembapan, strategi ESD, kepekaan AMC dan laluan pengembangan. Sebaik sahaja ini kelihatan, pembinaan modular menjadi kaedah kejuruteraan yang disiplin dan bukannya koleksi panel.

Kaskad tekanan

Kaskad tekanan mesti direka di sekitar pintu, kunci udara dan knalpot

Kaskad tekanan yang stabil mencegah migrasi udara yang tidak dikawal apabila kakitangan, bahan atau alat bergerak antara zon. Dalam pabrik semikonduktor, strategi tekanan boleh melindungi zon bersih kritikal dari koridor perkhidmatan bertaraf rendah, atau melindungi kemudahan sekitarnya dari bilik proses kimia, bergantung kepada bahaya dan laluan pencemaran.

Sampul modular mesti menyokong kaskad ini. Sendi dinding, penembusan siling, pintu, laluan, laluan udara kembali dan lengan perkhidmatan harus ditentukan sebelum pemasangan tapak. Diagram tekanan yang mengabaikan laluan kebocoran tidak akan bertahan daripada pemutusan.

Contoh logik koordinasi untuk zon bilik bersih modular semikonduktor.
kawasan Fokus reka bentuk khas Implikasi aliran udara/FFU Implikasi sampul
Teluk proses kritikal Kebersihan dan kestabilan haba tertinggi. Ketumpatan FFU yang lebih tinggi dan corak aliran udara yang disahkan. Grid siling yang disegel, antara muka dinding flush dan pulangan yang dikawal.
Kawasan sokongan alat Akses penyelenggaraan tanpa mencemari teluk. Aliran udara yang sepadan dengan haba alat dan aktiviti perkhidmatan. Panel akses, lengan perkhidmatan dan pintu yang stabil tekanan.
Airlock atau gowning Pemindahan yang dikawal antara tahap kebersihan. Bekalan / pulangan yang seimbang untuk menyokong urutan pintu. Interlock, meterai dan titik pemantauan tekanan.

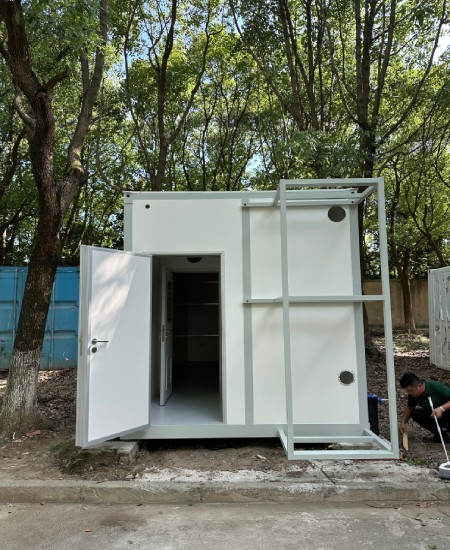

Luar bilik bersih modular yang dipasang di lapangan dengan pintu kakitangan dan penembusan perkhidmatan untuk perancangan kaskad tekanan
Perancangan antara muka laman web. Pintu, penembusan, bukaan pemindahan dan antara muka utiliti harus diselesaikan sebelum penugasan kaskad tekanan.

FFU dan ACH

Jangan Rawatan ACH Sebagai Nombor Sendiri

Perubahan udara sejam boleh berguna untuk saiz awal, tetapi prestasi bilik bersih semikonduktor bergantung kepada kelajuan bekalan, liputan penapis, beban haba, geometri udara kembali, halangan, jangkaan pemulihan dan penjanaan zarah. ACH yang sama boleh menghasilkan hasil kebersihan yang berbeza jika FFU tidak terletak baik atau jika alat besar menyekat laluan udara.

ISO 14644-3 menyediakan kaedah ujian bilik bersih yang digunakan untuk mengesahkan prestasi, termasuk ujian zarah dan ujian sokongan seperti aliran udara, perbezaan tekanan, pemulihan dan kebocoran sistem penapis yang dipasang. Dalam reka bentuk modular, ujian ini harus dijangka semasa susun atur, tidak ditemui selepas pemasangan.

Tata letak FFU yang baik menentukan modul penapis yang boleh digunakan, kapasiti cadangan, akses di sisi bilik di mana diperlukan, kapasiti beban siling, halaman elektrik, kawalan zon dan matlamat pemulihan. Grid modular harus sepadan dengan keputusan ini supaya FFU, lampu, panel siling dan titik akses tidak bersaing untuk ruang yang sama.

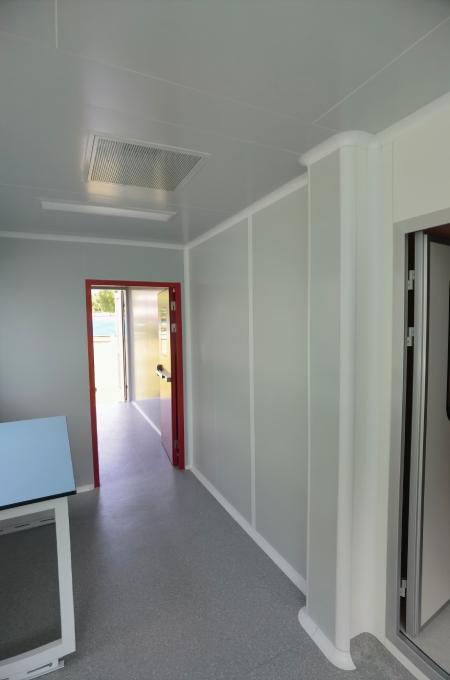

Lapisan perkhidmatan mekanikal di dalam bilik bersih modular dengan penebat saluran dan akses penyelenggaraan
Lapisan perkhidmatan mekanikal. HVAC, saluran, laluan kabel dan akses penyelenggaraan mesti diselaraskan dengan grid siling bilik bersih dan pelan FFU.

Sampul Modular

Sampul bilik bersih mesti diulang tanpa menjadi kaku

ISO 14644-4 menangani proses untuk mewujudkan bilik bersih dari keperluan melalui reka bentuk, pembinaan dan permulaan. Untuk projek fab modular, ini bermakna kit yang boleh diulang mesti masih bertindak balas kepada beban khusus tapak, pelepasan alat, laluan saluran, aliran bahan dan bukti kelayakan.

Sistem bilik bersih modular Wonclean menggabungkan panel dinding bilik bersih, grid siling, pintu, tingkap, FFU dan peralatan sokongan menjadi pakej yang diselaraskan. Nilai bukan sahaja pemasangan yang lebih cepat. Ia adalah keupayaan untuk menentukan detail yang sebaliknya menjadi konflik tapak: sendi panel, peralihan sudut, penggantungan siling, potongan penapis, kemasukan kabel, kotak pas, interlock pintu dan titik pemantauan.

  • Gunakan grid modular yang sepadan dengan alat, FFU, lampu siling dan panel akses.
  • Jaga kunci udara, pintu dan laluan kembali konsisten dengan kaskad tekanan.
  • Akses perkhidmatan rizab untuk penggantian penapis, kawalan dan komponen HVAC.
  • Anggapan reka bentuk dokumen supaya pengembangan masa depan boleh menggunakan semula logik bilik bersih yang sama.

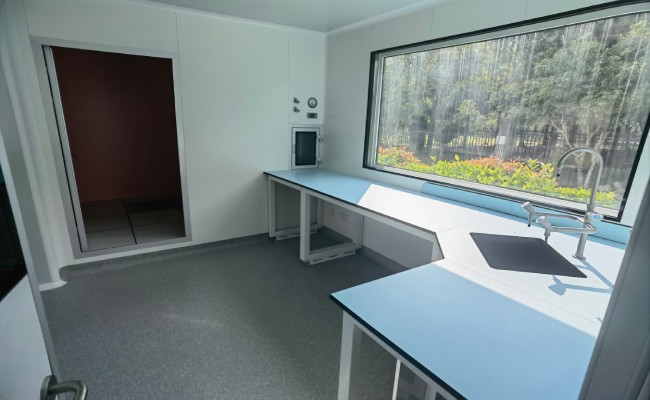

Dalaman bilik bersih modular dengan panel dinding bersih wastafel bangku kerja dan tingkap melalui
Penyelarasan sampul dalaman. Panel dinding yang bersih, peranti udara siling, bangku, tingkap dan titik pemindahan harus menyokong logik kawalan pencemaran yang sama.

Kesediaan Kelayakan

Reka bentuk untuk kelayakan sebelum panel pertama dipasang

Bilik bersih modular harus disampaikan dengan bukti kelayakan dalam fikiran. Pasukan projek harus dapat mengesan keperluan pengguna untuk kelayakan reka bentuk, pemeriksaan pemasangan, ujian operasi dan klasifikasi akhir. Rekod pemeriksaan yang hilang atau andaian aliran udara yang tidak jelas memperlambat penerimaan walaupun pembinaan kelihatan lengkap.

Dokumen perolehan praktikal termasuk lukisan susun atur, diagram kaskad tekanan, jadual FFU, sijil penapis, maklumat beban siling, data panel dan pengedap, diagram elektrik / kawalan, rekod pemeriksaan pemasangan dan laporan ujian pemesanan. Apabila bilik bersih dirancang sebagai sistem, kelayakan menjadi pengesahan dan bukannya siasatan.

Periksa Fakta Teknikal

Fakta yang disokong sumber yang digunakan dalam artikel ini

Fakta yang digunakan Sumber Implikasi reka bentuk
Klasifikasi bilik bersih berdasarkan kepekatan zarah di udara. ISO 14644-1 Sasaran kelas ISO mesti terikat kepada risiko proses sebenar dan keadaan pendudukan.
Penciptaan bilik bersih harus bergerak dari keperluan melalui reka bentuk, pembinaan dan permulaan. ISO 14644-4 Pakej modular memerlukan pengesanan keperluan, bukan sahaja pemasangan yang cepat.
Kaedah ujian bilik bersih termasuk ujian zarah dan prestasi sokongan. ISO 14644-3 Susun atur FFU, kaskad tekanan dan pengedap sampul harus direka untuk pengesahan.
Klasifikasi penapis kecekapan tinggi bergantung kepada prestasi ujian dan dokumentasi. ISO 29463-1 Pilihan FFU / penapis harus termasuk kelas penapis, kawalan bocor dan rekod.

Standard Rujukan

Standard Rujukan dan Nota Akses Awam

  • ISO 14644-1 : halaman ISO rasmi untuk klasifikasi kebersihan udara bilik bersih mengikut kepekatan zarah.
  • ISO 14644-4 : halaman ISO rasmi untuk reka bentuk bilik bersih, pembinaan dan permulaan.
  • ISO 14644-3 : halaman ISO rasmi untuk kaedah ujian bilik bersih.
  • ISO 29463-1 : halaman ISO rasmi untuk klasifikasi dan dokumentasi penapis kecekapan tinggi. Standard ISO penuh dilindungi hak cipta dan mungkin memerlukan pembelian atau akses yang dibenarkan.

FAQ

Soalan yang kerap ditanya

Apa yang menjadikan bilik bersih modular sesuai untuk pabrik semikonduktor?
Bilik bersih modular semikonduktor mesti menyelaraskan kelas ISO, aliran udara, susun atur FFU, kaskad tekanan, beban siling, keperluan ESD, akses perkhidmatan dan dokumen kelayakan. Pemasangan cepat sahaja tidak mencukupi.
Adakah ACH mencukupi untuk saiz bilik bersih semikonduktor?
Tidak. ACH hanya rujukan awal. Reka bentuk akhir juga harus mempertimbangkan liputan FFU, arah aliran udara, beban haba, geometri udara kembali, sasaran pemulihan, halangan dan kawalan kebocoran penapis.
Mengapa kaskad tekanan penting dalam reka bentuk bilik bersih modular?
Kaskad tekanan mengawal migrasi udara antara zon yang lebih bersih dan kurang bersih. Ia bergantung kepada baki bekalan dan pulangan, pintu, kunci udara, laluan kebocoran, pengedap sampul knalpot dan bilik.
Dokumen apa yang perlu disediakan sebelum kelayakan?
Sediakan URS, lukisan susun atur, diagram kaskad tekanan, jadual FFU, data penapis, data beban siling, rekod bahan, borang pemeriksaan dan pelan ujian penugasan sebelum pemasangan akhir.

Rancangkan bilik bersih sebagai sistem yang layak

Projek bilik bersih modular Wonclean paling kuat apabila sistem dinding, grid siling, FFU, HVAC, kaskad tekanan dan bukti kelayakan direka bersama-sama. Itulah bagaimana pembinaan modular menjadi strategi kapasiti semikonduktor yang boleh dipercayai.
