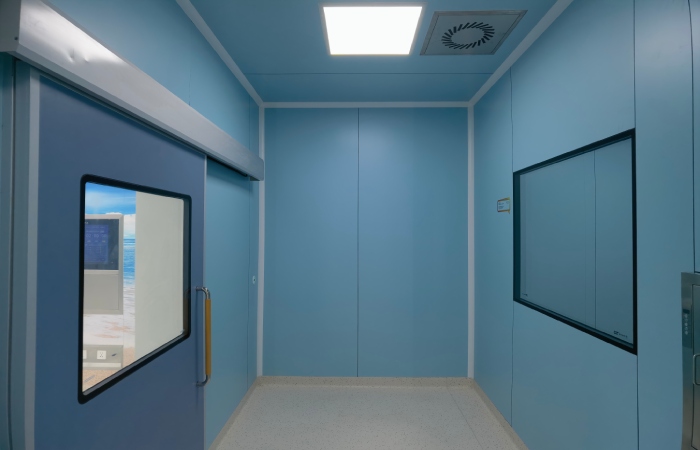

Dalam bilik bersih semikonduktor, siling adalah platform penghantaran udara, lapisan perkhidmatan dan antara muka struktur untuk FFU, penapis, pencahayaan, panel akses dan titik pemantauan. Oleh itu, sistem siling T-bar mesti dipilih di sekitar sasaran kebersihan ISO, liputan FFU, kawalan kebocoran dan akses penyelenggaraan, bukan sahaja dimensi profil.
siling bar T siling bilik bersih siling FFU unit penapis kipas
| GridBawa FFU, lampu, panel dan beban akses. | PerlindunganSesuaikan corak aliran udara dengan kelas ISO dan beban haba. | SealKawalan kebocoran bypass di penapis dan sendi siling. | PerkhidmatanMembolehkan penapis selamat, FFU, kabel dan penyelenggaraan pencahayaan. |
Pilihan siling yang salah boleh menjadikan bilik bersih mahal untuk layak dan menyakitkan untuk dikekalkan. Ketumpatan FFU mungkin kelihatan mencukupi pada pelan, tetapi jika grid siling menyimpang, penapis sukar untuk diubah, butiran gasket bocor atau pulangan tidak ditempatkan, bilik mungkin berjuang untuk memenuhi klasifikasi ISO dan jangkaan pemulihan.
Logik Pilihan
Mulakan dengan Sasaran ISO, Kemudian Membina Siling Di Sekeliling Aliran Udara
ISO 14644-1 menentukan kelas kebersihan zarah udara, tetapi ia tidak menetapkan pembinaan siling tunggal. Pereka siling mesti menterjemahkan kelas sasaran ke dalam strategi bekalan udara, lokasi penapis, laluan udara kembali, jangkaan pemulihan dan akses penyelenggaraan.
Untuk bilik semikonduktor, reka bentuk siling juga harus mengambil kira haba alat, ketinggian peralatan, sensitiviti proses, strategi AMC, keperluan kawalan statik dan lalu lintas perkhidmatan di atas siling. Siling yang berfungsi untuk makmal metrologi kecil mungkin tidak mencukupi untuk teluk proses yang padat dengan perkhidmatan penapis yang kerap dan kawalan tekanan yang ketat.
Perlindungan FFU
Liputan FFU Adalah Keputusan Prestasi, Bukan Peratusan Pemasaran
Liputan FFU sering dibincangkan sebagai peratusan kawasan siling, tetapi soalan yang berguna adalah sama ada udara bersih mencapai lokasi risiko dan kembali tanpa litar pendek. Bilangan liputan yang tinggi masih boleh melakukan buruk jika FFU diklumpuk jauh dari alat, disekat oleh peralatan, dicampur dengan panel kosong yang tidak disegel atau tidak seimbang dengan pulangan.
Pasukan projek harus menentukan sasaran kelajuan udara, saiz modul penapis, zon kawalan, redundansi, strategi tenaga dan urutan penggantian penapis. Untuk ruang semikonduktor sensitif zarah, kelas penapis HEPA atau ULPA dan dokumentasi harus diselaraskan dengan rangka kerja penapis yang diiktiraf seperti ISO 29463-1.
| Keputusan | Mengapa ia penting | Pemeriksaan praktikal |
|---|---|---|
| Ketumpatan FFU | Mengawal jumlah bekalan, pemulihan dan kebersihan tempatan. | Bandingkan kawasan risiko, beban haba dan geometri pulangan. |
| Penarafan beban grid | Mencegah penyimpangan dan tekanan meterai di sekitar modul penapis. | Semak FFU, penapis, pencahayaan dan beban akses. |
| Panel kosong dan lampu | Boleh mengganggu aliran udara atau mewujudkan laluan kebocoran. | Menyelaraskan jadual panel dengan simulasi aliran udara atau kajian risiko. |
| Akses perkhidmatan | Perubahan penapis boleh menjadi peristiwa pencemaran. | Menentukan laluan penggantian sisi bilik atau sisi perkhidmatan. |
Sistem T-Bar
Siling T-Bar Semikonduktor mesti mengawal beban, meterai dan penjarasan

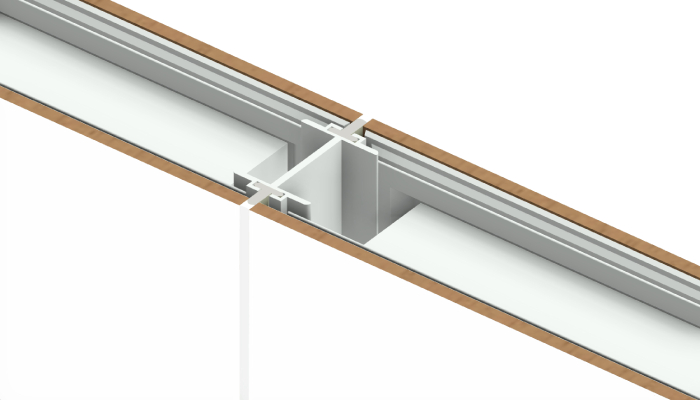

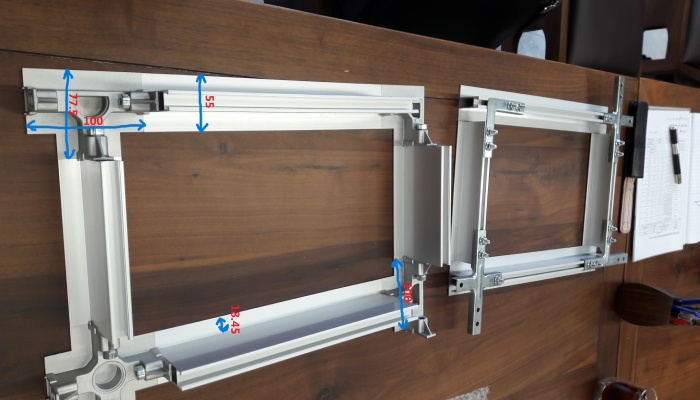

Grid siling T-bar untuk bilik bersih harus menyediakan dimensi modul yang boleh diulang, sokongan kaku, permukaan yang boleh dibersihkan dan kerusi yang serasi gasket untuk FFU dan panel kosong. Sistem aluminium digunakan secara meluas kerana mereka menggabungkan pembinaan ringan dengan rintangan kakisan, tetapi butiran sambungan, jarak gantungan dan kaedah meratakan menentukan sama ada grid kekal stabil semasa pemasangan dan penyelenggaraan.

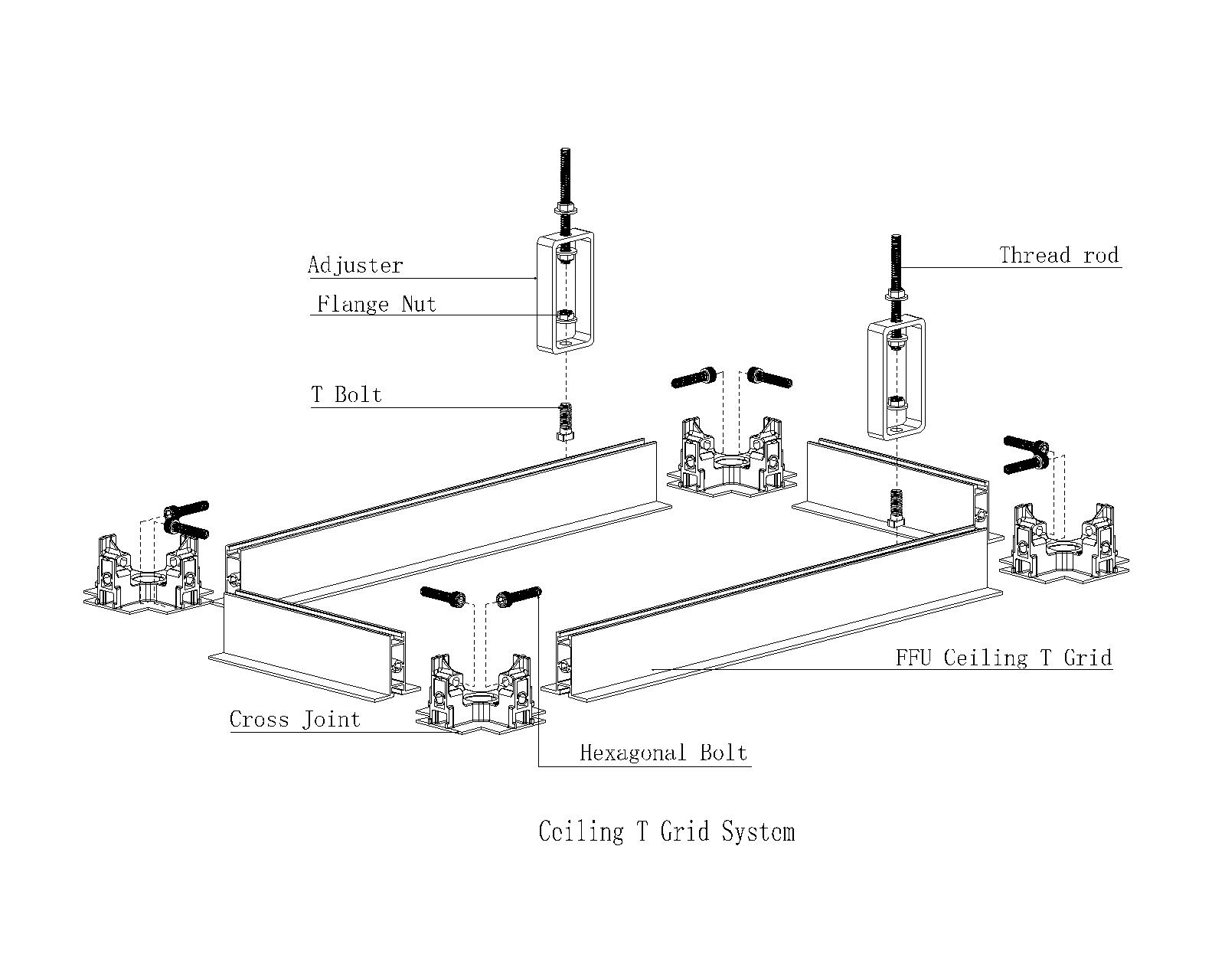

Siling harus dikaji semula sebagai perhimpunan lengkap: profil grid, penyambung silang, batang gantung, pengawal selia M10 atau komponen penyetaran, antara muka dinding, pengedap, gasket penapis, lampu, panel kosong dan panel akses. Jika satu komponen ditukar lewat, aliran udara dan prestasi kebocoran boleh berubah dengannya.
- Mengesahkan dimensi modul sebelum memesan FFU, lampu dan panel kosong.
- Semak penyimpangan siling di bawah beban FFU, penapis dan perkhidmatan gabungan.
- Gunakan butiran gasket dan pengedap yang boleh diperiksa selepas pemasangan.
- Jauhkan zon perkhidmatan dan penghalaman kabel dari antara muka meterai kritikal.
Kelayakan
Reka bentuk siling harus mengantisipasi kaedah klasifikasi dan ujian
ISO 14644-3 menyediakan kaedah ujian bilik bersih untuk menyokong operasi dan klasifikasi. Untuk sistem siling, pengesahan praktikal mungkin termasuk kebocoran penapis yang dipasang, jumlah atau kelajuan aliran udara, perbezaan tekanan udara, visualisasi arah aliran udara, pemulihan dan ujian kepekatan zarah.
Oleh itu, pembekal siling harus menyokong lukisan, jadual modul, rekod penapis, maklumat beban grid, borang pemeriksaan pemasangan dan panduan penyelenggaraan. Dokumen ini membantu pasukan pemesanan mengesahkan bahawa bilik berfungsi seperti yang direka dan bukannya hanya kelihatan lengkap.
Tenaga dan Operasi
Kebersihan yang stabil tidak memerlukan penggunaan tenaga yang tidak dikawal
Lebih banyak FFU bukan sentiasa jawapan terbaik. Bilik bersih semikonduktor memerlukan aliran udara yang mencukupi untuk memenuhi keperluan kebersihan dan pemulihan, tetapi aliran udara yang berlebihan meningkatkan tenaga kipas, bunyi, muatan penapis dan cabaran pengurusan haba. Mengkumpulkan FFU ke dalam zon kawalan boleh menyokong fleksibiliti operasi, dengan syarat keseimbangan aliran udara dan kaskad tekanan kekal stabil.
ISO 14644-16 menangani kecekapan tenaga di bilik bersih dan persekitaran terkawal yang berkaitan. Dalam pemilihan siling praktikal, ini menyokong proses reka bentuk di mana prestasi bilik bersih dan penggunaan tenaga dipertimbangkan bersama-sama: ketumpatan FFU yang betul, motor yang cekap, penapis bersih, pulangan seimbang dan selang penyelenggaraan yang jelas.
Periksa Fakta Teknikal
Fakta yang disokong sumber yang digunakan dalam artikel ini
| Fakta yang digunakan | Sumber | Implikasi reka bentuk |
|---|---|---|
| Kelas ISO bilik bersih berdasarkan kepekatan zarah di udara. | ISO 14644-1 | Reka bentuk siling dan FFU mesti menyokong kelas zarah yang diperlukan. |
| Kaedah ujian bilik bersih termasuk aliran udara, perbezaan tekanan, pemulihan dan pemeriksaan kebocoran penapis. | ISO 14644-3 | Susun atur siling harus direka untuk pengesahan, bukan hanya pemasangan. |
| Penapis udara kecekapan tinggi dikelaskan mengikut prestasi, ujian dan penandaan. | ISO 29463-1 | Pilihan FFU / penapis harus termasuk kelas penapis yang didokumentasikan dan kawalan kebocoran. |
| Kecekapan tenaga bilik bersih perlu dipertimbangkan sebagai sebahagian daripada operasi bilik bersih. | ISO 14644-16 | Liputan FFU harus mengimbangi kebersihan, pemulihan, tekanan dan tenaga kipas. |
Standard Rujukan
Standard Rujukan dan Nota Akses Awam
- ISO 14644-1 : halaman ISO rasmi untuk klasifikasi bilik bersih mengikut kepekatan zarah.
- ISO 14644-3 : halaman ISO rasmi untuk kaedah ujian bilik bersih.
- ISO 29463-1 : halaman ISO rasmi untuk klasifikasi dan dokumentasi penapis udara kecekapan tinggi.
- ISO 14644-16Laman rasmi ISO untuk kecekapan tenaga dalam bilik bersih. Standard ISO penuh dilindungi hak cipta dan mungkin memerlukan pembelian atau akses yang dibenarkan.
FAQ
Soalan yang kerap ditanya
Apakah siling T-bar dalam bilik bersih semikonduktor?
Berapa banyak liputan FFU yang diperlukan bilik bersih semikonduktor?
Mengapa kebocoran siling penting?
Adakah FFU perlu dilayani dari sisi bilik atau di atas siling?
Pilih siling sebagai sistem prestasi
Sistem siling bilik bersih Wonclean menggabungkan grid T-bar, sokongan FFU, panel bilik bersih, penyelarasan pencahayaan dan akses perkhidmatan supaya projek semikonduktor boleh bergerak dari niat reka bentuk ke kebersihan ISO yang disahkan dengan lebih sedikit konflik siling.
